Softing CableMaster 800 (CM800) - сетевой тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR)

Softing (Psiber) CableMaster 800 - профессиональный тестер сети Ethernet. Способен обнаружить и локализировать физические повреждения линии, отобразить топологию сети, проверить доступность подключённых устройств, протестировать PoE и POE+.

Тестер отображает цветную схему распиновки модульных разъемов RJ45/RJ12, измеряет длину кабеля и пар, определяет расстояние до обрыва и короткого замыкания по технологии отражённого импульса (TDR). Результат проверки обжима коннектора выводится на цветной экран и легко воспринимается. Все проводники отображаются реальными цветами.

CableMaster 800 имеет много функций для проверки активной сети: функцию Ping, тестирует PoE+ имитируя нагрузку, тестирует DHCP/DNS серверы, идентифицирует протоколы CDP/LLDP и обнаруживает VLAN. Отчеты могут быть записаны в память устройства и переданы на компьютер и распечатаны.

Возможности тестера кабеля и сети Softing CableMaster 800:

• Определение длины кабеля (метод TDR).
• Измерение расстояния до обрыва всего кабеля или проводников.
• Измерение расстояния до короткого замыкания.
• Отображение распиновки проводов в цветном графическом формате.
• Определение ошибок монтажа и расщепленных пар.
• Тональный генератор для идентификации кабеля и порта.
• Отображение статуса соединения 10/100 Мбит/с (MDI/MDX).
• Проверка возможности соединения на 1000 Мбит/с.
• Тестирование DHCP (Got IP adress, Netmask, DNS server, Default router).
• Отображение топологии сети (IP, MAC, имя устройств).
• Ping-запрос IPv4 / IPv6 (IP отклика, время отклика, имя устройства).
• Информация от коммутатора по протоколам CDP/LLDP.
• Тестирование пропускной способности TCP/UDP.
• Обнаружение виртуальных сетей VLAN.
• Тестирование PoE и PoE+ (IEEE 802.3 af/at) с имитацией нагрузки.
• Поддержка 8-ми удаленных идентификаторов распиновки (№ 1-8).
• Поддержка удаленных номерных идентификаторов Coax (№ 1-20).
• Поддержка удаленных номерных идентификаторов RJ45 (№ 1-20).
• Защита от входного напряжения до 66 В (DC) и 55 В (AC).
• Память на 256 результатов тестирования кабеля или сети.
• Время работы от батарей 20 ч. В режиме ожидания 1,5 года.
• Сохранение результатов, связь с ПК, генерация отчетов PDF и CSV.
• Соответствие CE.

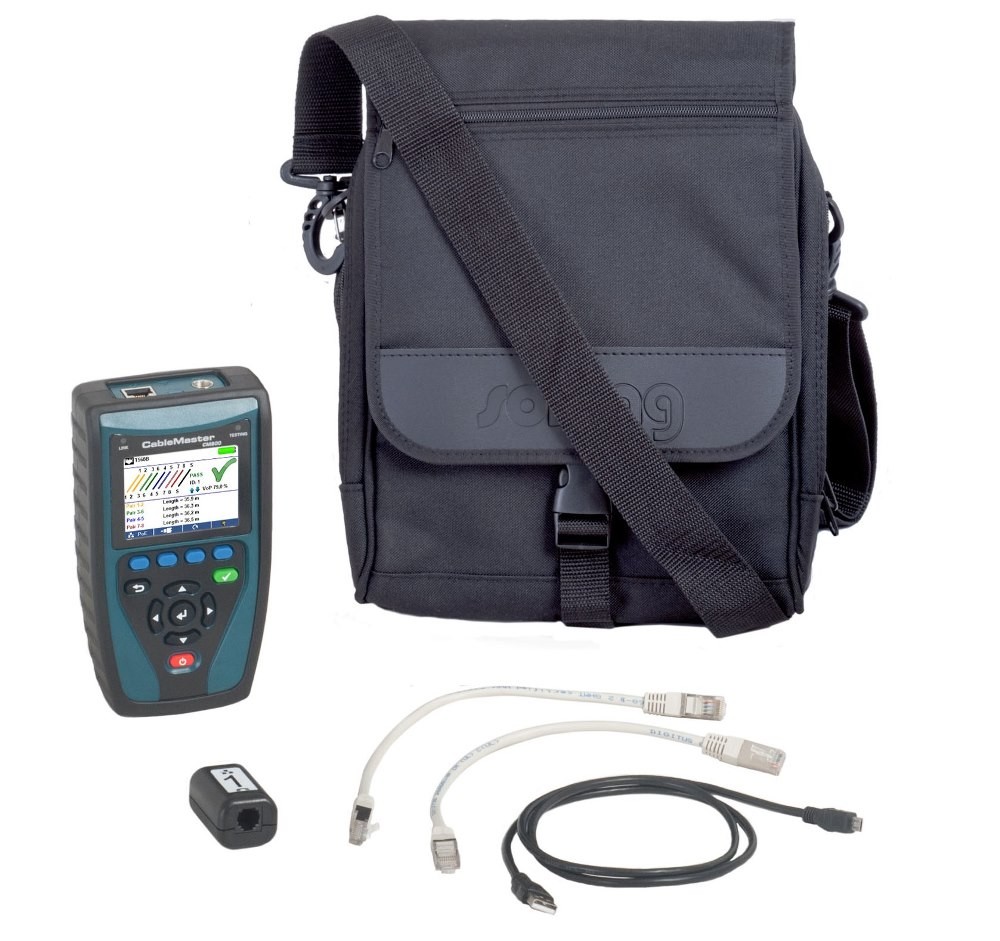

Комплект поставки тестера кабеля и сети Softing CableMaster 800:

1. Тестер кабеля и сети Cable Master 800.
2. Удаленный идентификатор RJ 45 для определения схемы расположения проводников.
3. Коммутационный шнур RJ-45 на RJ-45 – 2 шт.
4. Micro USB кабель.
5. Батарейки АА - 6 шт.
6. Сумка для тестера и аксессуаров.

Функции тестера сети Softing CableMaster 800:

Тестирование кабеля Проверка распиновки разъёмов RJ45 (T568A и T568B)  Проверка распиновки разъёмов RJ11/12 Отображение перепутанных и расщеплённых пар Измерение длины витой пары и коаксиала Измерение расстояния до обрыва кабеля и пар Измерение расстояния до короткого замыкания Обнаружение удалённых идентификаторов (до 20 шт) Графическое подтверждение прохождения теста Настройка коэффициента распространения импульса Простой контроль уровня заряда батарей
	Состояние соединения и PoE Тестирование PoE и POE+ (IEEE 802.3af и 802.3at) Отображение режима PoE (тип А или В) Испытание напряжения с имитацией нагрузки Отображение проблем с сопротивлением кабеля Проверка возможности соединения до 1 Гбит/с Состояние соединения (Link Status) до 100 Мбит/с MDI / MDIX: прямой / кроссовый кабель FDX / HDX: полный дуплекс / полудуплекс REV: Обратная полярность данных Link Flow Control: Управление потоком включен
Тестирование порта Тестирование DHCP Ping тест маршрутизатора  Тестирование DNS Номер (имя) порта
	DHCP тестирование IP адрес Маска подсети DNS сервер Маршрутизатор по умолчанию Истечение срока
LLDP/CDP Идентификатор порта Системное имя ID устройства Версия Платформа Возможность Обнаружено VLAN
Ping IPv4	Ping IPv6
Топология сети	MAC адрес
Пропускная способность TCP / UDP Проверка возможности соединения с ПК в сети Измерение пропускной способности Изменяемый объем передаваемых данных Возможность задать задержку (в миллисекундах) Изменения объёма данных (в килобитах)
	Генератор тонального сигнала Идентификация кабеля, жил, порта или розетки Подача сигнала через порт RJ45 или Coax Выбор жил или пар для подачи сигнала Четыре разных звуковых сигнала на выбор Совместимость с любым широкополосным щупом
Индикатор линии Идентификации порта на коммутаторе Мигание светодиода искомого порта Возможность задать частоту мигания светодиода

Отличие комплектаций CableMaster 800 и CableMaster 850:

	Cable Master 800	Cable Master 850
Тестер Cable Master 800	+	+
Сумка для тестера и аксессуаров	+	+
Батарейки	6 шт х АА	6 шт х АА
Micro USB кабель	+	+
Удаленный идентификатор RJ-45 (№1, схема разводки)	1 шт	8 шт (№ 1-8)
Кабель RJ-45 – RJ-45	2 шт	9 шт
Идентификатор для коаксиального кабеля Coax		20 шт (№ 1-20)
Индуктивный щуп CT15 для идентификации кабеля		+
Переходник RJ-45 на зажимы типа “крокодил”		+

Сравнение кабельных тестеров Softing CableMaster 200/500/600/800:

	CableMaster 200	CableMaster 500	CableMaster 600	CableMaster 800
Разъемы	RJ45	RJ45/11, Coax	RJ45, Coax	RJ45, Coax
Экран	ч/б	ч/б	цветной	цветной
Схема распиновки проводов T568A/B, crossover	+	+	+	+
Определение повреждений кабеля	+	+	+	+
Тональный генератор	+	+	+	+
Защита от входного напряжения	+	+	+	+
Индикатор низкого заряда батарей	+	+	+	+
Автоматическое отключение питания	+	+	+	+
Прочный корпус	+	+	+	+
Измерение длины кабеля		+	+	+
Измерение расстояния до обрыва кабеля		+	+	+
Зажигание светодиода порта коммутатора		+	+	+
Измерение расстояния до короткого замыкания			+	+
Идентификация активного Ethernet на линии			+	+
Тестирование PoE с нагрузкой			+	+
Поддержка идентификаторов схемы RJ45 №1-8			+	+
Сохранение результатов, генерация отчетов			+	+
Соответствие CE			+	+
Ping - запрос на один или список адресов				+
IPv4 и IPv6 - поддержка протоколов				+
DHCP/DNS - тестирование серверов				+
TCP/UDP - тестирование подключения				+
CDP/LLDP/NDP и VLAN - идентификация				+
Отображение конфигурации сети				+
Питание	LR44 - 4 шт	“Крона”	АА - 6 шт	АА - 6 шт
Время работы от батарей	80 часов	425 часов	20 часов	20 часов

Сравнение Softing CableMaster 800 и NetScout LinkRunner AT 1000:

	CableMaster 800	LinkRunner AT 1000
Тестирование витой пары / коаксиальных кабелей	да	да / нет
Интерфейсы	RJ45, Coax	RJ45
Определение длины кабеля	до 457 м	до 460 м
Измерение расстояния до обрыва всего кабеля или проводников	да	да
Измерение расстояния до короткого замыкания паре	да	да
Измерение расстояния до короткого замыкания между парами	да	да
Определение обрывов, коротких замыканий и перепутанных пар	да	да
Определение расщепленных пар без удаленного идентификатора	да	да
Отображение цветной схемы проводов в графическом формате	да	да
Аналоговый генератор для трассировки кабеля	730 и 1440 Гц	400 Гц и 1 кГц
Цифровой генератор для трассировки кабеля	нет	да
Обнаружение подключенных сетевых устройств до 1 Гб/с	да	да
Функция Ping на один или список адресов	да	да
Поддержка протоколов IPv4	да	да
Поддержка протоколов IPv6	да	нет
Тестирование DHCP/DNS серверов	да	да
Тестирование подключения TCP/UDP	да	да
Идентификация CDP/LLDP/NDP и VLAN	да	да
Отображение конфигурации сети	да	да
Тестирование PoE с нагрузкой в соответствии с IEEE 802.3 af/at, PoE+	да	да
Удаленный идентификатор схемы проводов №1 в комплекте	да	опция
Поддержка дополнительных идентификаторов схемы проводов	№ 2-8	№ 2-6
Поддержка удаленных номерных идентификаторов RJ45 / Coax	№ 1-20 / № 1-20	№ 1-6 / нет
Защита от входного напряжения	66 В (DC) и 55 В (AC)	да
Хранение результатов тестирования	250 отчетов	10 отчетов
Русскоязычный интерфейс	нет	да
Время работы от батарей	20 часов	6 часов
Соответствие CE	да	да
Тест на ударопрочность	1.2 метра	1 метр
Сохранение результатов, связь с ПК, генерация отчетов	да	да
Экран	цветной 2.8"	цветной 2.8"
Возможность работы от батареек АА	да	да
Температура работы	от 0 °C до +50 °C	от 0 °C до +45 °C
Габариты	17.3 x 9.15 x 4.7 см	19.8 x 8.9 x 4.8 см
Вес	510 г.	500 г.
Комплектация	Тестер  Cable Master 800 USB-кабель Компакт-диск с ПО Батарейки типа АА –  6 шт Удаленный блок (RJ45)  Патчкорд RJ-45 - 2 шт Руководством по началу работы Мягкая сумка	Тестер LRAT-1000 USB-кабель Компакт-диском с ПО Батарейный блок AA Батарейка типа АА – 4шт Руководством по началу работы Мягкая сумка
