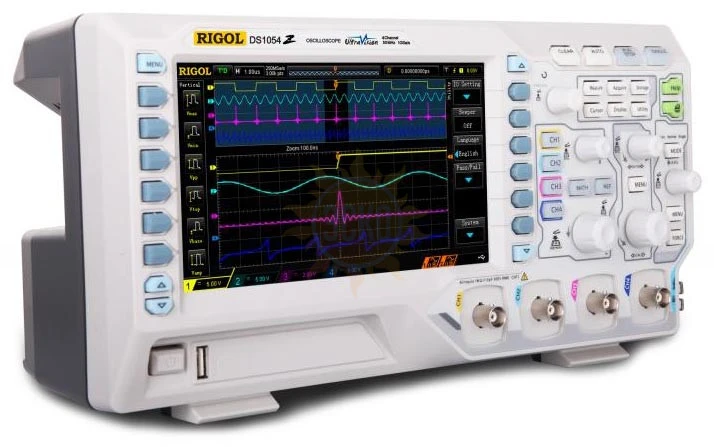

Осциллограф RIGOL DS1054Z: Подробное описание

Цифровой осциллограф RIGOL DS1054Z — это универсальный и доступный по цене прибор, предназначенный для инженеров, разработчиков электроники, студентов и энтузиастов, которые ищут надежное решение для анализа электрических сигналов. Благодаря передовой технологии UltraVision, высокой производительности и широкому набору функций, DS1054Z стал одним из самых популярных осциллографов в своем классе. Этот прибор идеально подходит для задач, связанных с отладкой схем, тестированием электроники и образовательных целей.

Основные характеристики

• Четыре канала: Возможность одновременного измерения до четырех сигналов, что делает DS1054Z универсальным инструментом для сложных схем.
• Полоса пропускания: 50 МГц (с возможностью программного апгрейда до 100 МГц).
• Частота дискретизации: До 1 Гвыб/с (одноканальный режим), 500 Мвыб/с (двухканальный режим), 250 Мвыб/с (четырехканальный режим).
• Глубина памяти: До 12 Мpts (стандартно), с возможностью расширения до 24 Мpts (опционально).
• Скорость захвата осциллограмм: До 30 000 осциллограмм в секунду, что позволяет улавливать редкие и кратковременные события.
• Дисплей: 7-дюймовый цветной TFT-дисплей с разрешением 800x480 пикселей для четкого отображения сигналов.
• Технология UltraVision: Обеспечивает высокую детализацию сигналов, быструю обработку данных и интуитивно понятный интерфейс.

Преимущества RIGOL DS1054Z

1. Высокая производительность по доступной цене

RIGOL DS1054Z сочетает в себе профессиональные характеристики и бюджетную стоимость, что делает его идеальным выбором для малых и средних предприятий, учебных заведений и хоббийных проектов. Четыре канала и высокая частота дискретизации позволяют анализировать сложные сигналы с высокой точностью.

2. Технология UltraVision

Фирменная технология UltraVision обеспечивает:

• Глубокую память для захвата длинных последовательностей сигналов.
• Высокую скорость обновления экрана для наблюдения за динамическими процессами.
• Интенсивность цветового градиента для визуализации частоты повторения сигналов.
• Удобный анализ сложных сигналов благодаря большому объему памяти.

3. Многофункциональность

Осциллограф поддерживает множество функций, включая:

• Автоматические измерения: Более 30 параметров сигналов, таких как амплитуда, частота, время нарастания и спада.
• Математические операции: Сложение, вычитание, умножение, деление сигналов, а также быстрое преобразование Фурье (FFT) для анализа спектра.
• Триггерные режимы: Поддержка различных типов триггеров, включая边沿 (Edge), импульсный (Pulse), видео (Video), последовательный (Serial) и другие.
• Декодирование протоколов (опционально): Поддержка анализа популярных шин, таких как I2C, SPI, RS232/UART, CAN и LIN.

4. Удобство использования

• Интуитивный интерфейс: Простое управление через кнопки и регуляторы, а также поддержка контекстного меню.
• Большой экран: 7-дюймовый дисплей позволяет одновременно отображать несколько сигналов и их параметры.
• Подключение к ПК: USB-порт для передачи данных, дистанционного управления и интеграции с ПО (например, RIGOL Ultra Sigma).
• Многоязычная поддержка: Включая русский язык, что упрощает работу для русскоязычных пользователей.

Применение

Осциллограф RIGOL DS1054Z подходит для широкого спектра задач:

• Разработка и отладка электроники: Анализ аналоговых и цифровых сигналов в микроконтроллерах, датчиках и других устройствах.
• Образование: Использование в учебных лабораториях для изучения основ электроники и сигналов.
• Тестирование оборудования: Проверка целостности сигналов в телекоммуникациях, автомобильной электронике и промышленных системах.
• Хоббийные проекты: Работа с Arduino, Raspberry Pi и другими платформами для энтузиастов.

Комплектация

• Осциллограф RIGOL DS1054Z.
• Четыре пассивных пробника (150 МГц).
• Кабель питания.
• USB-кабель для подключения к ПК.
• Руководство пользователя (в печатном или электронном виде).
• Калибровочный сертификат.

Дополнительные возможности

• Программное обновление: Возможность апгрейда полосы пропускания до 100 МГц и расширения функционала (например, декодирование протоколов) с помощью лицензионных ключей.
• Совместимость с аксессуарами: Поддержка активных пробников, токовых клещей и других аксессуаров RIGOL для расширения возможностей.
• Гарантия: Стандартная гарантия от производителя (обычно 3 года, в зависимости от региона).

Почему стоит купить RIGOL DS1054Z?

RIGOL DS1054Z выделяется на рынке благодаря оптимальному сочетанию цены и функциональности. Это один из самых доступных четырехканальных осциллографов с глубокой памятью и высокой скоростью захвата. Прибор подходит как для начинающих, так и для опытных пользователей, обеспечивая профессиональный уровень измерений без необходимости значительных вложений.

Если вы ищете надежный, многофункциональный и простой в использовании осциллограф, RIGOL DS1054Z — это идеальный выбор. Купить RIGOL DS1054Z можно в специализированных магазинах электроники или у официальных дистрибьюторов RIGOL.
