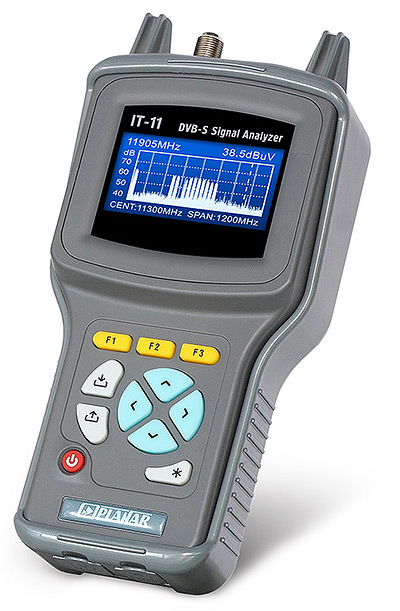

Анализатор сигналов DVB-S ПЛАНАР ИТ-11 служит для настройки систем приема цифрового или аналогового спутникового телевидения. Измеритель позволяет позиционировать антенну в режиме анализатора спектра или измерения в точке для одного или одновременно двух конверторов. Для облегчения настройки позиционирования предусмотрен режим измерения уровня «на слух».
ИТ-11 обеспечивает измерение показателей качества приема – коэффициент ошибок модуляции цифрового потока MER, частоту появления ошибочных битов BER до и после декодера Витерби.
Измеритель ИТ-11 можно подключать к персональному компьютеру для получения дополнительных сервисных режимов. Предусмотрен режим измерения постоянного напряжения на входе измерителя.
Особенности ИТ-11:
- малогабаритный и лёгкий;
- эргономичный корпус с защитным кожухом;
- индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
- удобная резиновая клавиатура;
- обновление программного обеспечения пользователем;
- работа с внешним компьютером по USB-интерфейсу;
- энергонезависимая записная книжка;
- продолжительное время автономной работы от Li-ion аккумулятора;
- работа измерителя и заряд аккумуляторов от внешнего блока питания 12В или бортовой сети автомобиля.
- предусмотрен режим настройки антенны с двойным конвертором;
- измерение показателей качества приема – коэффициент ошибок модуляции цифрового потока MER, частоту ошибочных битов BER до и после декодера Витерби;
- режимы измерения «на слух»;
- режим автоматического определения параметров настройки (частота транспондера, символьная скорость, относительная скорость кодирования, поляризация);
-
измерение постоянного напряжения на входном разъеме в диапазоне от 3 до 30 В;
-
питание спутникового конвертора и поддержка системы команд DiSEqC спецификации уровня 2.1;
- динамическая записная книжка позволяет запомнить:
- до 50-ти страниц профилей LNB,
- до 99 страниц параметров спутников с таблицей транспондеров,
- до 100 страниц с измеренными параметрами;
- загрузка таблиц параметров спутника с помощью компьютера.
Комплект поставки:
- измеритель ИТ-11 - 1 шт.
- защитный кожух - 1 шт.
- аккумулятор Li-Ion AB7413 - 1 шт.
- ВЧ переход “F”-”F” – 1 шт.
- USB кабель - 1 шт.
- программное обеспечение на CD - 1 шт.
- руководство по эксплуатации - 1 шт.
- формуляр - 1 шт.
В комплекте с ИТ-11 идет программа для ПК ItToolsSatellite.
Возможности программы ItToolsSatellite:
- измерение уровня и параметров спутникового сигнала;
- просмотр спектра радиосигнала на входе измерителя;
- просмотр констелляционной диаграммы;
- просмотр списка каналов транспондера;
- просмотр и изменение справочника спутников в приборе;
- просмотр и изменение справочника профилей конверторов в приборе;
- просмотр таблицы сохраненных спектров. Документирование и детальный просмотр измеренных спектров;
- просмотр и изменение протокола измерений показателей качества принимаемого сигнала;
- сохранение и работа с локальными копиями справочников и протоколов прибора;
- сохранение и документирование протоколов измерений.
Технические характеристики ПЛАНАР ИТ-11
| Диапазон рабочих частот | 950 - 2150 МГц |
| Шаг перестройки по частоте | 1 МГц |
| Ослабление встроенного аттенюатора | 20 дБ |
|
Диапазон измеряемых уровней в режиме ручного выбора ослабления аттенюатора:
|
|
| Разрешение по измеряемому уровню | 0,1 дБ |
|
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 40 до 100 дБмкВ на частоте настройки
|
± 2,5 дБ |
| Полоса пропускания канала измерения по уровню минус 3 дБ | 10-65 МГц |
| Индикация частоты | 5 разрядов на ГД |
| Индикация номера канала | 3 разряда на ГД |
| Индикация уровня сигнала | 4 разряда на ГД |
| Время установления рабочего режима | не более 5 мин |
| Тип модуляции входного сигнала |
QPSK |
| Символьная скорость | 1- 45 Мсимв/с |
| Относительная скорость кодирования | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Диапазон измерения погрешности установки частоты гетеродина LNB | ± 10 МГц |
| Диапазон измерения MER | 4 - 15 дБ |
| Диапазон измерения BER до декодера Витерби | 10-7 - 10-1 |
| Диапазон измерения BER после декодера Витерби | 10-8 - 10-3 |
| Диапазон измерения постоянного напряжения на входном разъеме | 3 - 30 В |
| Напряжение питания LNB | 13, 18 В |
| Ток питания LNB | не менее 300 мА |
| Диапазон контроля величины тока потребления LNB | от 50 до 350 мА |
| Поддержка системы команд DiSEqC | спецификация уровня 2.1 |
| Питание | от сети переменного тока напряжением 85 - 265 В частотой 50 - 60 Гц с содержанием гармоник не более 5 % через блок питания БП12/1,2 |
| от внешнего источника постоянного тока напряжением 9-14 В с пульсациями не более 0,5 В | |
| от внутреннего Li-Ion аккумулятора емкостью не менее 1300 мАч | |
| Время непрерывной работы прибора в нормальных условиях от аккумулятора емкостью 1300 мАч и токе LNB 150 мА | не менее 1 часа |
| Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников | не менее 8 часов |
| Габаритные размеры прибора | 193x94x53 мм |
| Вес прибора | 0,46 кг |
- температура окружающего воздуха (23±5) ºС;
- относительная влажность воздуха (55±25) %;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
- переходные напряжения соответствуют II категории монтажа.
- температура окружающего воздуха от минус 10 до плюс 40 °С;
- относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
- атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
