Основные функции сварочного аппарата Ilsintech SWIFT S5
| Фото | Описание |
| Термостриппер | |
|
|
| Помпа для спирта | |
|
|
| Скалыватель | |
|
|
| Сварочный аппарат | |
|
|
| Печь для термоусадки | |
|
|
Технические характеристики iLsintech SWIFT-S5
| Параметр | Описание |
| Параметры сваривания волокон | |
| Способ выравнивания волокон | по сердцевине (IPAAS) |
|
Типы свариваемых волокон
|
Одномодовые SMF(ITU-TG.652),
Многомодовые MMF(ITU-TG.651),
Со смещенной областью дисперсии DSF(ITU-T G.653),
со смещенной ненулевой дисперсией NZDSF(ITU-T G.655)
GI EDFA, EI980, Доступно сваривание различных типов волокон (SM/MM)
|
| Количество одновременно свариваемых волокон | одно волокно |
| Диаметр оболочки свариваемого волокна | От 80 мкм до 150 мкм |
| Диаметр буфферного слоя свариваемого волокна | От 100 мкм до 1000 мкм |
| Длина зачищаемых волокон |
от 8 до 16 мм (если диаметр свариваемого волокна 250мкм;
16мм (если диаметр свариваемого волокна 900 мкм)
8 мм (при использовании держателя волокна)
|
| Количество программ сварки | 100 |
| Типичные потери на сварном соединении |
0,02 дБ для SMF
0,01 дБ для ММF
0,04 дБ для DSF
0,04 дБ для NZDSF
|
| Возвратные потери на сварном соединении | Не менее 60 дБ |
| Типичное время сварки | 9 сек |
| Функция искусственного внесения потерь | Есть (диапазон 0 – 15 дБ, шаг 0.1 дБ) |
| Определение ориентировочных потерь на сварном соединении | есть |
| Тест на разрыв после выполнения сварного соединения | 200 г (440 г опция) |
| Память результатов сварки | последние 10 000 результатов сварки (10 000 изображений) |
| Ресурс электродов | более 3000 сварок |
| Термоусадка КЗДС | |
| Количество программ термоусадки | 50 |
| Типичное время термоусадки | 30 сек, 90 сек (Коннектор) |
| Применимые типы КЗДС | 40мм, 60мм(при сварке волокна), 28мм или 32мм(при установке коннекторов) |
| Отображение результатов | |
| Камеры и дисплей | Две CMOS камеры, 4.3-дюйм цветной сенсорный LCD дисплей |
| Увеличение места сварки | Просмотр X или Y : 300X, X и Y: 300X, 187X (Zoom 700X) |
| Питание | |
| Аккумуляторная батарея | Литий Полимерная (DC 14.8V, 8400 мАч) |
| Напряжение сети питания | 100~240V AC |
| Дополнительное питание | Адаптер для питания от автомобильного прикуривателя |
| Количество циклов сварка/термоусадка от одного заряда АКБ | 320 |
| Общее | |
| Порты | USB, RCA, вход источника питания |
| Условия эксплуатации | Высота над уровнем моря: 0~5,000m, Температура: -10℃~50℃, Влажность: 0~95% без конденсации, Ветер: 15 м/с |
| Условия хранения | Температура: -40℃~80℃, Влажность: 0~95% |
| Защита | Ветер 15м/с. Устойчив к ударам, воде, пыли |
| Габаритные размеры | 142 х 225 х132 мм |
| Вес | 3,2 кг (включая батарею), 2,5 кг (без батареи) |
Опции и аксессуары к сварочному аппарату IlSINTECH SWIFT-S5
|
Сменные электроды к сварочным аппаратам Ilsintech SWIFT-S3 и SWIFT S5 | IL-EI-21 |
|
Ilsintech HS-250 - держатель волокна 250 мкм для сварочных аппаратов серий S, K, KF4 | IL-HS-250 |
| Ilsintech HS-900 - держатель волокна в плотном буфере 900 мкм для сварочных аппаратов серий S, K, KF4 | IL-HS-900 | |
| Ilsintech LS-900 - держатели волокна для плавающего буфера для Ilsintech серий S, K, KF4 | IL-LS-900 | |
| Ilsintech HS-2.5 - держатель кабеля диаметром 2-3 мм для сварочных аппаратов серий S, K, KF4 | IL-HS-2.5 | |
| Ilsintech HS-IN - держатель дроп-кабеля для сварочных аппаратов серий S, K, KF4 | IL-HS-IN | |
| Ilsintech HS-SC/FC - держатель коннекторов SC и FC для сварочных аппаратов серий S, K, KF4 | IL-HS-SC/FC | |
| Ilsintech HS-LC - держатель коннектора LC для сварочных аппаратов серий S, K, KF4 | IL-Swift-S-HS-LC | |
| Ilsintech HS-ST - держатель коннектора ST для сварочных аппаратов серий S, K, KF4 | IL-Swift-S-HS-ST | |
|
Коннекторы SC, FC, ST, LC, устанавливаемые при помощи SWIFT S5 |
IL-FC-APC-2х3mm IL-FC-APC-900mkm IL-FC-UPC-2х3mm IL-FC-UPC-900mkm IL-LC-APC-2mm IL-LC-APC-900mkm IL-LC-UPC-2mm IL-LC-UPC-900mkm IL-SC-APC-2х3mm IL-SC-APC-900mkm IL-SC-UPC-2х3m IL-SC-UPC-900mkm IL-ST-UPC-2х3mm IL-ST-UPC-900mkm |
|
Набор для чистки сварочного аппарата | SK-SPL-KIT |

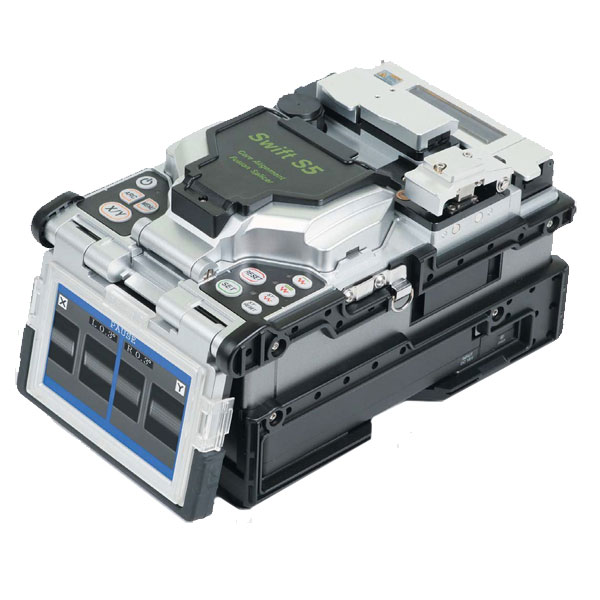

Ilsintech Swift-S5 – универсальный сварочный аппарат для магистралей и городских сетей. Он обеспечивает высокое качество сварного соединения, за счет сведения волокон по их сердцевине.
Вместе с тем, Ilsintech SWIFT S5 выполнен в компактном корпусе. включающем в одном конструктиве сварочный аппарат, скалыватель, термостриппер, помпу для спирта, печь для термоусадки гильз. Такое исполнение позволяет быстро организовать рабочее место монтажника в неподготовленных для работы местах (лестничные площадки, чердаки, подвалы и т.д).
Мощная аккумуляторная батарея SWIFT S5 (320 сварок/термоусадок) и пыле-, влагоустойчивое исполнение и сенсорный экран также являются неоспоримыми преимуществами сварочного аппарата, которые позволяют достичь максимальной производительности в различных условиях работы.
Как и другие сварочные аппараты семейства Ilsintech, SWIFT S5 способен оконечивать кабель путем приваривания к нему специальных высококачественных коннекторов с заводской полировкой.
Комплект поставки Ilsintech SWIFT S5
| Наименование | Код | Кол-во, шт. |
| Сварочный аппарат | SWIFT S5 | 1 шт. |
| Инструкция по эксплуатации (CD диск) | - | 1 шт. |
| Запасные электроды | EI-21 | 1 пара |
| Лоток для охлаждения КДЗС | CT-01 (40mm) | 1 шт. |
| Жесткий кейс для транспортировки | - | 1 шт. |
| Аккумуляторная батарея | S513 | 1 шт. |
| Адаптер питания от сети переменного тока | FJ-SW20251804000 | 1 шт. |
| Коробка для ЗИП | - | 1 шт. |
| Загружчик КДЗС | S312 | 1 шт. |
