Технические характеристики ILSINTECH SWIFT KF4
| Параметр |
Описание |
| Сварка | |
| Способ выравнивания волокон | IPAAS (Активная V- канавка) |
| Калибровка дуги | Автоматическая подстраиваемая к условиям окружающей среды и износу электродов калибровка дуги в режиме реального времени |
| Типы волокон | Одномодовые (SM: G.652 и ITU-T G.657А1,А2; SMF-28 ULTRA), многомодовые (ММ: G.651), cо смешенной областью дисперсии (DS: G.653 и NZDS; G.655) |
| Количество одновременно свариваемых волокон | одно |
| Диаметр свариваемых волокон | 125 мкм |
| Диаметр буферного покрытия свариваемых волокон | 150 мкм – 3 мм |
| Количество программ сварки | 300 шт. |
| Оценка потерь на сварке | доступно |
| Средние потери на сварном соединении | SMF: 0.02 дБ; MMF: 0.01 дБ; DSF: 0.04 дБ; NZDSF: 0.04 дБ |
| Контроль процесса сваривания | визуальный и аппаратный |
| Подробная статистика произведенных сварок с сохранением информации на ПК. | есть |
| Настройка параметров сварки для конкретного типа волокна. | есть |
| Обновление ПО через компьютер | есть |
| Наличие встроенной диагностики с детализацией результатов | только в самом аппарате |
| Коэффициент отражения от сварного соединения | > -60 дБ |
| Типичное время сварки SM волокна | 7 сек |
| Длина зачищенного волокна после скола | 5 – 16 мм |
| Сохранение результатов сварки | Последние 5000 результатов сварок + 5000 изображений сварного соединения |
| Механический тест на прочность | 1.96N – 2,25N (196 – 225г) |
| Цикл жизни электродов | 3 000 сварок |
| Термоусадка | |
| Количество программ термоусадки | 100шт |
| Типичное время термоусадки | 13 сек (для КДЗС 60 мм) |
| Применяемые типы КДЗС | 60 мм, 40 мм, 32 мм, 28 мм |
| Отображение результатов | |
| Камеры | 2 CMOS камеры, цветной LCD дисплей 4,3” |
| Увеличение места сварки | X/Y 130X; MAX: 260X |
| Питание | |
| Аккумулятор | Li-ion аккумуляторная батарея, 14,8В, 3400мАч |
| Адаптер для зарядки батареи от сети переменного тока | 100 ~ 240V AC |
| Количество циклов сварка/термоусадка от одного заряда батарей | 200 циклов |
| Дополнительные функции | |
| Прецизионный скалыватель | в комплекте (IL-CI-01) |
| Помпа для спирта | в комплекте |
| Общие параметры | |
| Внешние интерфейсы | мини USB |
| Защита от пыли | IP5X |
| Защита от влаги | IPX2 |
| Защита от ветра | до 15м/сек |
| Защита от падения | с высоты до 76см на нижнюю грань сварки |
| Рабочая высота над уровнем моря | 0 ~ 5000 м |
| Рабочая температура | От -10 до 50°C, при влажности до 95% |
| Тип охлаждения сварочного аппарата | пассивное |
| Влажность | 0~95% без конденсации |
| Температура хранения | От -40 до 80°С |
| Габариты | 124 х 189 х 75 мм (с защитными накладками) |
| Вес (с батареями) | 1,1 кг |
Видео демонстрация ILSINTECH KF4
Комплект опций для сварочного аппарата ILSINTECH KF4
| Наименование | Модель |
| Аккумуляторная батарея |
KF-3400 |
| Сменное лезвие для скалывателя | Il-BI-05 |
| Сменные электроды для сварочного аппарата | IL-EI-24 |
| Мягкая сумка для транспортировки | ILST-SS03(L)(Soft Case) |
| Зажим для печки | SC-01 |
| Рабочий стол (система ремней) | IL-Swift-F1-WK |
| Адаптер для питания от прикуривателя | IL-K7-DC Charger |
| Держатель волокна в буфере 250 мкм для сварочных аппаратов Ilsintech серии S (1 шт) | IL-HS-250 |
| Держатель волокна в плотном буфере 900 мкм для сварочных аппаратов Ilsintech серии S (1 шт) | IL-HS-900 |
| Держатель волокна в плавающем буфере 900 мкм для сварочных аппаратов Ilsintech серии S (1 шт) | IL-LS-900 |
| Ilsintech HS-2.5 - держатель кабеля диаметром 2-3мм для сварочных аппаратов серий S и K | IL-HS-2.5 |
| Держатель дроп-кабеля (INDOR) для сварочных аппаратов Ilsintech серии S (1 шт) | IL-HS-IN |
| Держатель коннектора SC/FC для сварочных аппаратов Ilsintech серии HF4 ( 1 шт) | IL-HF4-SC/FC |
| Держатель коннектора ST для сварочных аппаратов Ilsintech серии HF4 ( 1 шт) | IL-HF4- ST |
| Держатель коннектора LC для сварочных аппаратов Ilsintech серии HF4 ( 1 шт) | IL-HF4-LC |
| Подвариваемые Splice-On коннекторы |
IL-FC-APC-2х3mm IL-FC-APC-900mkm IL-FC-UPC-2х3mm IL-FC-UPC-900mkm IL-LC-APC-2mm IL-LC-APC-900mkm IL-LC-UPC-2mm IL-LC-UPC-900mkm IL-SC-APC-2х3mm IL-SC-APC-900mkm IL-SC-UPC-2х3m IL-SC-UPC-900mkm IL-ST-UPC-2х3mm IL-ST-UPC-900mkm |
| КДЗС |
kdzs-45 |
| Ручной стриппер |
PT-1162 |
| Коробка для ЗИП |
IL-Multibox |
| Кисть для чистки сварочного аппарата (большая) |
IL- BigBrush |
| Кисть для чистки сварочного аппарата (малая) |
IL- SmallBrush |
| Пинцет Ilsintech для работы с оптическим волокном | IL-Tweezer |
| Набор для чистки | SK-SPL-KIT |

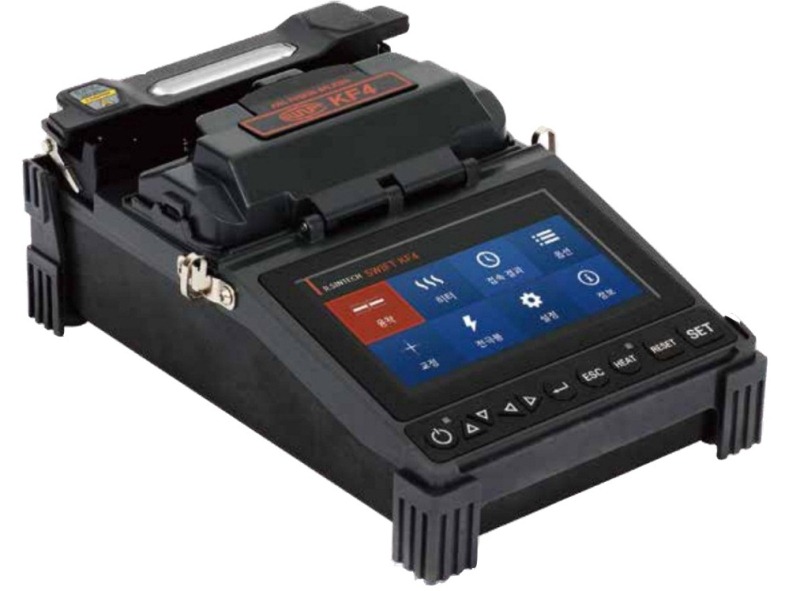

ILSINTECH SWIFT KF4 - многофункциональный сварочный аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна.
Ilsintech SWIFT KF4 компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).
Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4 способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.
Особенности сварочного аппарата ILSINTECH SWIFT KF4
- высокая точность сведения волокон по активной V-канавке
- обновление ПО с помощью ПО DataSync, посредством Internet или USB накопителя
- портативное исполнение
- снабжен системой пассивного охлаждения
- автоматическая подстраиваемая к условиям окружающей среды и износу электродов в режиме реального времени калибровка электродов
- поддержка технологии подваривания коннекторов Splice-On
Калибровка дуги сварочного аппарата ILSINTECH KF4
Комплект поставки сварочного аппарата ILSINTECH SWIFT KF4
| Сварочный аппарат SWIFT KF4 | 1 шт |
| Аккумуляторная батарея IL-KF-3400 | 1 шт |
| Зарядное устройство 100-240В | 1 шт |
| Универсальные держатели волокна (установлены в сварочном аппарате) | 1 пара |
| Кейс для транспортировки HC-11 (Жесткий кейс) | 1 шт |
| Лоток для приема горячих КДЗС CT-01 (40мм) | 1 шт |
| Ключ внутренний шестигранник (закреплен на нижней грани скалывателя) | 1 шт |
| Прецизионный скалыватель CI-01 | 1 шт |
| CD диск с инструкцией по эксплуатации и ПО | 1 шт |
| USB кабель | 1 шт |
| Ручной стриппер CF-02 | 1 шт |
| Помпа для спирта PP | 1 шт |
