Характеристики оптического тестера EXFO
|
|
Измерение длины волокна | до 200 км |
Измерение ORL | + |
Источник излучения | |
Длины волн (нм) |
1310 ± 20 1550 ± 20 1625 ± 10 |
Выходная мощность (дБм) | 1 / -1 / -5 |
Тип излучателя | Laser |
Стабильность (дБ) | ±0.05 |
Измеритель мощности | |
Тип детектора | InGaAs |
Диапазон измерений (дБм) | от 5 до –75 |
Погрешность | ±(5 % + 32 pW) |
Диапазон длин волн (нм) | от 850 до 1650 (850, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1383, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650) |
Обнаружение модуляции | 270/330/1000/2000 Гц |
Характеристики автоматического тестирования | |
Скорость тестирования FasTesT™ Simplex |
3 секунды (двухстороннее, две длины волны, потери, длина) 6 секунд (двухстороннее, три длины волны, потери, длина, ORL) |
Длины волн (нм) |
1310 ± 20 1550 ± 20 1625 ± 10 |
Диапазон потерь (dB) |
Multimode: 20 Singlemode Simplex: 45 Singlemode Duplex: 50 |
Измеряемая длина (км) | 200 (SM) |
Погрешность длины (км) |
Duplex: ±(0.5 м + 0.5 % x длина) Simplex: ±(1 м + 0.5 % x длина) |
ORL диапазон измерения (dB) | 50 |
ORL погрешность (dB) | ±1 |
Общие характеристики | |
Экран | 7” дюймов (178 мм) сенсорный 800 х 480 TFT |
Габариты | 166 x 200 x 68 мм |
Вес | 1.5 кг |
Температурные условия |
Температура эксплуатации: –10 °C до 50 °C (14 °F до 122 °F) Температура хранения: –30 °C до 70 °C (–22 °F до 158 °F) |
Интерфейсы | Порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Mbit/s |
Внутренняя память | 2 GB, (примерно 20 000 рефлектограмм) |
Батареи | Аккумулятор lithium-polymer, 12 часов работы |
Источник питания | AC/DC адаптер, input 100-240 VAC, 50-60 Hz |

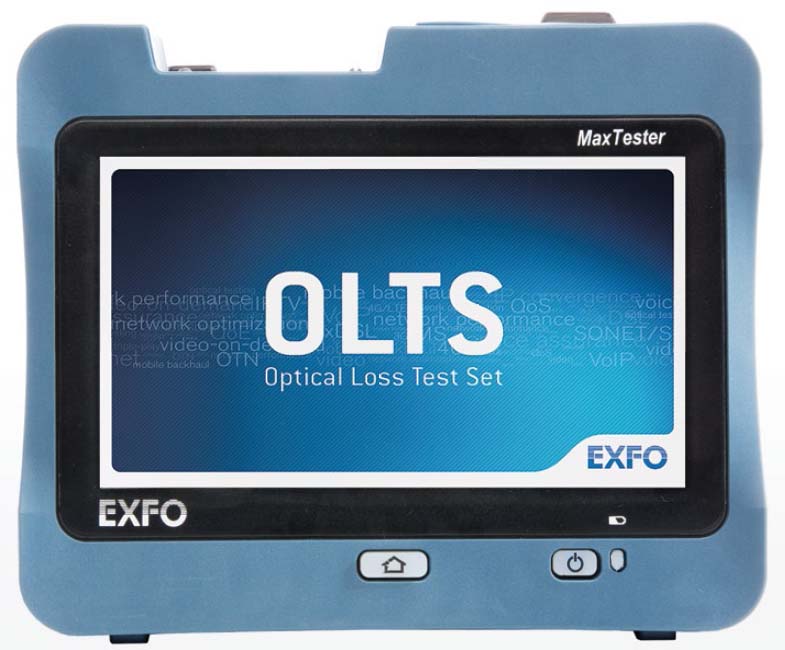

EXFO MAX-945-SM3 - оптический тестер в корпусе планшетного типа с сенсорным экраном 7". Прибор объединяет в себе измеритель длины оптического волокна, источник излучения (1310/1550/1625 нм), измеритель мощности (850 - 1650 нм) и измеритель ORL. Опционально в них можно установить визуальный локатор повреждений (VFL), подключить видеомикроскоп для контроля чистоты оптических коннекторов, добавить возможность беспроводной связи по WiFi и Bluetooth.
Чтоб полностью оценить возможности MaxTester 945 - нужно два устройства. Подключив их с разных сторон оптической линии Вы за 5 секунд проведете двунаправленное тестирование потерь на двух длинах волн. В приборе также предусмотрены графические подсказки для правильной установки опорного уровня (обнуления), установка пороговых значений "прошел"/"не прошел", возможность тестировать сверхкороткие оптические линии с низкими потерями, подготовка отчетов в формате PDF (2GB памяти). Для организации связи между операторами приборов, в тестере предусмотрена возможность переписки между устройствами (по оптическому волокну). Для уменьшения возможности ошибки, устройства издают звуковой сигнал, когда они подключены к одной оптической линии и готовы запустить тест.
Стандартная комплектация тестера MAX-945-SM3:
- Оптический тестер - 1 шт
- Инструкция по эксплуатации (электронная версия в приборе)
- Сертификат заводской калибровки
- Инструкция по быстрому старту
- AC адаптер со шнуром питания 20W (GP-2243) - 1 шт
- Батарея (GP-2209) - 1 шт
- Ремешок на руку (GP-2242) - 1 шт
Опции тестера EXFO MaxTester 940 и 945:
Наименование | Код для заказа |
Визуальный локатор повреждений (650 нм), красный свет | EXFO-VFL-MAX |
Измеритель мощности GeX (25 до -50 дБм) | EXFO-PM2X |
Визуальный локатор повреждений с измерителем мощности GeX (25 до -50 дБм) | EXFO-VPM2X |
Опция видеомикроскопа FIP-400B для контроля чистоты коннекторов
EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску.
Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.
Сравнение моделей EXFO FIP-400B | FIP-410B | FIP-420B | FIP-430B |
Осмотр разъема | Да | Да | Да |
Захват изображения | Да | Да | Да |
Три уровня увеличения | Да | Да | Да |
5-ти мегапиксельное устройство захвата | Да | Да | Да |
Светодиодный индикатор "прошел / не прошел" | - | Да | Да |
Автоматическое центрирование волокна | - | Да | Да |
Сертификация разъема "прошел / не прошел" | - | Да | Да |
Автоматическая фокусировка изображения | - | - | Да |
