Особенности:
Полнофункциональный прибор с размером планшета и весом около 1 кг
10 часов автономной работы от аккумуляторной батареи
Защищенная конструкция и надежность для работы в полевых условиях
Современный емкостной сенсорный экран 5,7 дюйма
Измерения в PON-сетях до 128 ветвлений, а также на светлых волокнах
Отображение трассы в виде интуитивно понятных иконок
Базовая комплектация

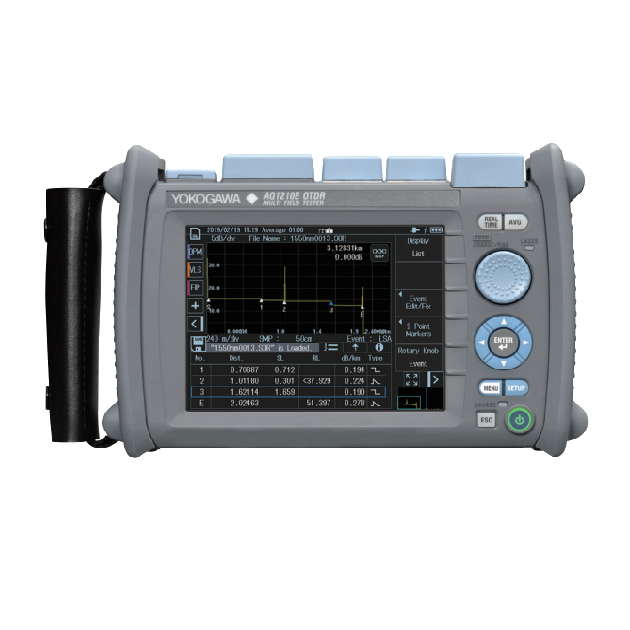

- Рефлектометр Yokogawa AQ1210
- Кейс мягкий для оборудования Yokogawa малый
- Батарея аккумуляторная Yokogawa 739884
- Адаптер сетевой
- Адаптер оптический Yokogawa 735482-FCC
- USB-шнур
- Боковой ремешок-ручка
- Ремень плечевой
- Карта памяти USB Transcend JetFlash
- Руководство пользователя для AQ1210 (на английском языке)
Технические характеристики
| Функции рефлектометра | Измеряемые параметры | Расстояние, потери, возвратные потери, возвратные потери между произвольно выбранными точками, километрическое затухание |
| Анализ | Анализ нескольких трасс, анализ разности трасс, двунаправленный анализ, анализ участка, автоматический поиск событий, тест годен/не годен, анализ состояния торца оптического разъема (опция) | |
| Другие функции | Тестирование многоволоконного кабеля, интеллектуальные измерения, удаленное управление, создание отчетов | |
| Емкость памяти |
Встроенная: 1000 и более трасс Внешняя: USB-флэш карты |
|
| Дисплей | Размер и тип | 5,7 дюйма ЖК TFT, емкостной сенсорный экран |
| Разрешение | 640x480 пикселей | |
| Интерфейсы | USB |
USB 2.0 тип A 2 шт., для внешней памяти, видеощупа, сетевого подключения |
| Формат файлов |
Чтение: SOR, SET, SMP |
|
| Условия окружающей среды | Температура хранения | от -20 до 60˚C |
| Температура эксплуатации | от -10 до 50˚C (от 0 до 35˚C при зарядке батареи) | |
| Влажность | от 5 до 90% (без конденсации) | |
| Электропитание | USB тип C, постоянное 5В, максимум 3А | |
| Аккумуляторная батарея |
Тип: Li-ion polymer Время работы: 10 часов Dремя зарядки: 5 часов |
|
| Размеры | 210х148х69 мм исключая защиту | |
| Вес | 1 кг, включая аккумуляторную батарею | |
| Стандарты совместимости | Лазерная безопасность | Класс 1 M (IEC 60825-1:2007; GB 7247,1-2012), Class 1 (EN 60825-1:2014) |
Модельный ряд и характеристики каждой модели:
|
Модель |
AQ1210A |
AQ1215A |
AQ1210E |
AQ1215E | AQ1215F |
AQ1216F |
AQ1210D |
|
Измеряемые длины волн, нм |
1310 ± 20/1550 ± 20 |
1310 ± 20/1550 ± 20 |
1310 ± 20/1550 ± 20 1625 ± 20 |
1310 ± 20/1550 ± 20 1650 ± 5 |
1310 ± 20/1550 ± 20 |
1310 ± 20/1550 ± 20 850 ± 15/1300 ± 30 |
|
|
Количество портов |
1 |
2 (порт 2 1625 нм с фильтром) |
2 (порт 2 1650 нм с фильтром) | 2 (порт 2 850/1300 нм) | |||
|
Тип волокна |
SM (ITU-T G.652) | SM (ITU-T G.652), GI (50/125 и 62,5/125 мкм) | |||||
|
Диапазон расстояний, км |
0.1-256 | 0.1-512 | 0.1-256 | 0.1-512 | 0.1-256, 0.1-100 | ||
|
Ширина импульса, нс |
5-20 000 |
3-20 000 | 5-20 000 | 3-20 000 | 5-20 000, 3-1 000/3-5 000 | ||
|
Мертвая зона по событию, м |
0.75 | 0.5 | 0.75 | 0.5 | 0.75, 0.5 | ||
|
Мертвая зона по затуханию, м |
4 |
2.5 |
4 | 2.5 | 4, 2.5 | ||
|
Динамический диапазон, дБ |
37/35 |
42/40 |
37/35, 35 | 42/40, 39 | 42/40, 37 | 42/40, 40 | 37/35, 25/27 |
| Точность измерения потерь | ± 0.05 дБ/дБ | ± 0.03 дБ/дБ | ± 0.05 дБ/дБ | ± 0.03 дБ/дБ | ± 0.05 дБ/дБ | ||
| Точность измерения возвратных потерь | ± 2 дБ | ||||||
| Число точек | Максимум 256 000 | ||||||
| Разрешение выборки | Мин. 5 см | мин. 2 см | мин. 5 см | мин 2 см | мин. 5 см, 2 см | ||
| Минимальное разрешение считывания | Горизонтальная ось 1 см; вертикальная ось 0.001 дБ | ||||||
| Единицы измерения расстояния | Км, м, миля, кфут | ||||||
| Точность измерения расстояния | ±0.75 м + расстояние х 2 х 10ˉ⁵ ± разрешение выборки | ||||||
| Групповой коэффициент преломления | От 1.30000 1.79999 (шаг 0.00001) | ||||||
| Оптический разъем | Универсальный адаптер FC (стандартно) | ||||||
