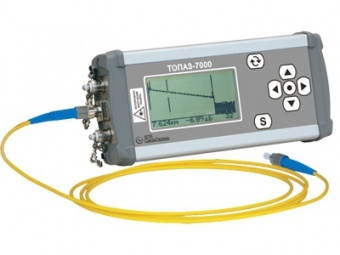

ТОПАЗ-7315-AR - многофункциональный оптический тестер - рефлектометр (1310, 1550 нм / -85..+7 дБм)

Приборы серии «ТОПАЗ-7000-AR/ARX» обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи. В серии «ТОПАЗ-7000-AR/ARX» имеется две модификации: «ТОПАЗ-7000-AR» - рефлектометр для сетей доступа и локальных сетей и «ТОПАЗ-7000-ARX» - рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа. Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 200 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.

Технические характеристики ТОПАЗ-7315-АR

Характеристики рефлектометра
Тип оптоволоконной линии	одномод (SM)
Длина волны	1310 / 1550 нм
Динамический диапазон (типовое значение)	25 дБ
Диапазоны измерений расстояния	0,5, 2, 4, 8, 16, 32, 64, 128 км
Длительность импульса	20, 40, 150, 500, 1000, 3000, 10000, 20000 нс
Мертвая зона по событию	4 м
Мертвая зона по затуханию	12 м
Разрешение	0,7 м
Число точек рефлектограмм	4096
Характеристики источника излучения
Длина волны оптического излучения	1310 / 1550 нм
Ширина спектра	< 9 нм
Уровень оптической мощности	> -2,0 дБм
Относительная нестабильность (за 15 мин)	± 0,15 дБ
Относительная нестабильность (за 4 ч)	0,25 дБ
Режимы работы	CW, 270 Гц, 2 кГц, CW*
Характеристики измерителя оптической мощности
Диапазон показаний	от -85 до +7 дБм
Длины волн калибровки	850, 1310, 1490, 1550, 1625 нм
Погрешность измерения	0,3 дБ
Разрешение	0,01 - 0,001 дБ
Спектральный диапазон	800-900 нм, 1200-1650 нм, шаг 5 нм
Единицы измерения	дБм, мВт, мкВт, нВт, дБ
Общие характеристики
Габаритные размеры	80 х 40 х 190 мм
Вес	0,6 кг
Встроенная память	450 рефлектограмм
Дисплей	цветной, сенсорный, 400х240 пикселей
Связь с ПК	интерфейсный кабель USB
Питание	аккумуляторная батарея типа 4хАА (4,8 В, 1,5 А/ч) внешний блок питания от сети 220 В USB (компьютер, внешняя батарея (Power Bank))
Время непрерывной работы	не менее 8 ч
Рабочая температура	от -10 до +40 ℃
Гарантийный срок	24 месяца

Особенности оптического рефлектометра ТОПАЗ-7000-AR:

Совмещение в одном приборе функций оптического рефлектометра и оптического тестера;
До трех длин волн на один порт;
В режиме оптического тестера совместим с приборами серии ТОПАЗ-7000;
Программное обеспечение для формирования отчета об измерениях;
Энергонезависимая память на 450 рефлектограмм;
Загрузка рефлектограмм и управление измерением от компьютера через USB;
Малые габариты;
Яркий цветной дисплей с разрешением 400х240 пикселей и с тачскрином;
Возможность питания прибора от порта USB компьютера и от внешней батареи с выходом USB 5В, 2А.
