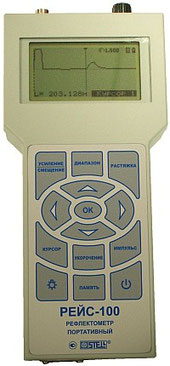

СТЭЛЛ РЕЙС-100 является полнофункциональным импульсным рефлектометром, предназначенным для широкого применения в практике поиска повреждений и силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов.
Применение СТЭЛЛ РЕЙС-100
- Прокладка и эксплуатация силовых кабельных линий
- Прокладка и эксплуатация кабельных линий связи
- Монтаж и эксплуатация кабелей сигнализации, контрольных кабелей и кабелей управления
- Монтаж и эксплуатация радиочастотных кабелей в телевизионных системах, системах видеонаблюдения, цифровых системах передачи данных
- Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов
- Монтаж и эксплуатация кабелей для компьютерных сетей и кабельного телевидения
- Измерение длины кабелей при их производстве и торговле
Основные функции СТЭЛЛ РЕЙС-100
- Обнаружение наличия неоднородностей и места повреждения в линии
- Определение характера повреждения (обрыв, короткое замыкание и др.)
- Измерение длины кабеля
- Оценка величины волнового сопротивления линии
- Измерение коэффициента укорочения в линии, когда длина линии (кабеля) известна
- Определение расстояния до места перепутывания жил в кабеле
Метод рефлектометрии
Работа прибора РЕЙС-100 базируется на методе импульсной рефлектометрии.
С прибора в линию посылается короткий зондирующий импульс. Встречая в металлической линии (кабеле) неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше.
Если линия оборвана или короткозамкнута, то импульс отражается полностью. По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).
Измеряемая импульсным рефлектометром линия должна иметь по крайней мере два проводника, изолированных друг от друга. В воздушных линиях изолятором между отдельными проводами является воздух. В кабелях в качестве изолятора между жилами может применяться резина, пластмасса разного типа и т.д.
Особенности СТЭЛЛ РЕЙС-100
- Максимальная длина измеряемых линий и кабелей 6,4 км
- Высокая разрешающая способность по расстоянию: 4 см
- Низкая погрешность измерения: 0,2 %
- Система отсчета при помощи двух курсоров
- Возможность растяжки и детального анализа любого участка рефлектограмм
- Отстройка от аддитивных помех
- Измерение линий с коэффициентами укорочения до 4,00
- Цифровое отображение длины линии, расстояний между любыми выбранными точками линии, коэффициентов укорочения и других параметров прибора
- Простота и удобство пользования, малые габариты и вес 0,7 кг
- Высокая надежность
- Индикация уровня разряда аккумуляторов
Комплект поставки
- Прибор РЕЙС-100 - 1 шт
- Аккумуляторы размера АА - 4 шт
- Кабель присоединительный - 1 шт
- Кабель соединительный (2 метра) - 1 шт
- Кабель контроля частоты калибратора - 1 шт
- Предохранитель ВП-1-1 (0,25А) - 1 шт
- Руководство по эксплуатации - 1 шт
- Сумка для переноски - 1 шт
- Зарядное устройство для аккумуляторов АА - 1 шт
