Рефлектометр оптический ANRITSU MU909015C6-057

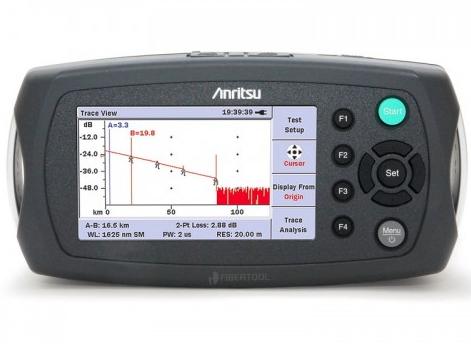

Базовый блок рефлектометра ANRITSU MT9090A с модулем SM, PON/Network, 1310/1550/1625nm 35/35/35dB OTDR Module, FC адаптер+PON-PM+LS+PM

До сих пор не было нужного инструмента для рентабельных испытаний коротких волокон. Ручные оптические рефлектометры временной области и приборы для обнаружения мест повреждения имели недостаточную разрешительную способность и технические характеристики для обнаружения неисправностей, в то время как мини-рефлектометры были слишком большие, слишком дорогие и слишком сложные.

Новый прибор MT9090A от фирмы Anritsu окончательно решает эту проблему, имея все необходимые для монтажа и содержания коротких волокон свойства и характеристики в компактной модульной испытательной установке. MT9090A – это непревзойденный уровень ценности и легкого использования, бескомпромиссное решение. Выборка данных в 5 сантиметров и «мертвая зона» менее 1 метра гарантируют точную и исчерпывающую оценку волокна. Простая последовательность действий: для начала испытания необходимо всего лишь одно нажатие на клавишу, что позволяет любому сделать безошибочные измерения.

MT9090A представляет новую эру в диагностике ответвительных кабелей и посылок. Он легок в использовании, его цена низка, высокое разрешение и его размеры делают этот продукт совершенным для диагностики «последней мили».

С «мертвой зоной» менее 1 метра MT9090A является идеальным для оценки центральной АТС, FTTX и кабелей внутри зданий.

Встроенное возбуждающее оптоволокно

Для дальнейшего упрощения диагностики в MU909011A имеется 10 метров (30 футов) встроенного волокна, поэтому начальные соединения волокна могут быть проверены без необходимости в дополнительных соединительных шнурах или возбуждающих волокнах.

Отображение полного трэка

Пользователь может также выбрать просмотр полного трэка для дополнительной информации или начать оперативное испытание.

Таблица результатов с определяемыми пользователем границами

В MT9090A могут быть установлены границы «Прошёл» / «Не прошёл» для ключевого принятия критерия, таких как потери, на стыках, коэффициент отражения и потери на всем участке, позволяя техническим специалистам легко оценивать состояние оптических волокон. Не прошедшие значения четко выделены в таблице результатов, предупреждая технических специалистов о возможных проблемах.

Модульнаяконструкция

MT9090A представляет собой модульную конструкцию, позволяющую легко заменять модули в полевых условиях. Пользователи могут обмениваться разными модулями обнаружения места неисправности разной длины или произвести другое испытание оптической сети, такое как анализ оптического канала с доступным модулем анализатора канала CWDM. Работа вполне схожа между модулями, поэтому пользователь непосредственно знаком с работой.

Уникальный метод для бесперебойного обслуживания

С разделением на множество пользователей общего подводящего волокна, обслуживание FTTx становится сложным, только когда один или два пользователя – простое. Традиционно, длины волн 1625 нм или 1650 нм использовались для проверки активных волокон, однако эти длины волн типично нуждались в дорогих WDM-соединителях и фильтрах в сети. Как уникальный подход к этому, Anritsu также предлагает 780 нм модуль определения места неисправности, который может быть использован для обнаружения неисправностей работающих FTTx-сетей без дорогостоящих фильтров и без нарушения для других пользователей. Это даёт явное преимущество над специальными измерителями мощности для PON, которые только проверяют наличие сигнала, но всё ещё зависят от дополнительного оптического рефлектометра или устройства обнаружения места неисправности для определения причины. С MT9090A, можно сделать всё это одним блоком!
