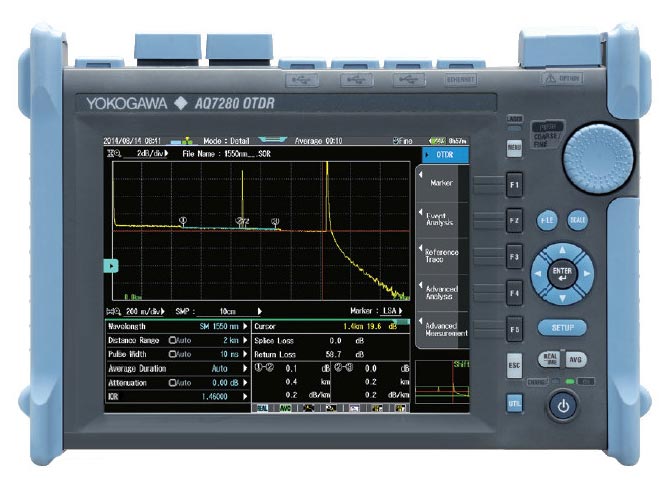

Рефлектометр Yokogawa AQ7280-HR/SB + AQ7282A-UFC/PC/SLS + AQ7282M-UFC/SLS SM/MM, 850/1300/1310/1550 нм, 25/27/38/36 дБ, PC, SLS, FC

Новая серия оптических рефлектометров Yokogawa AQ7280 разработана с учетом меняющихся потребностей российского телекоммуникационного рынка. Рефлектометр Yokogawa AQ7280 обеспечивает потребителей в надежном и удобном полевом оборудовании для строительства и обслуживания оптоволоконных сетей. Yokogawa AQ7280 обеспечивает широкий диапазон задач в тестировании и сертификации ВОЛС от сетей доступа до магистральных линий связи.

Уникальная надежность рефлектометра Yokogawa AQ7280 обеспечивается за счет прочного противоударного пылевлагозащитного корпуса, а также стабильно работающего и защищенного от вирусов программного обеспечения. Новый рефлектометр предоставляет оператору максимальную простоту использования благодаря сенсорному экрану или дублирующему полноценному кнопочному интерфейсу. Впервые в рефлектометрах такого типа применен емкостной сенсорный экран по аналогии с планшетом, он позволяет легко увеличить интересующий участок рефлектограммы одним движением пальцев. Кнопочный интерфейс управления полностью аналогичен предыдущей модели Yokogawa AQ7275, он удобен в случае работы в перчатках или при отрицательных температурах. Рефлектометр AQ7280 готов к работе через 8 секунд после включения и имеет высокое быстродействие за счет скоростной аппаратной части.

Рефлектометр Yokogawa AQ7280 получил новую модульную конструкцию с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS). Новая аккумуляторная батарея позволяет достичь уникального времени автономной работы - 15 часов по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения! Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений.

Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить на рефлектометре Yokogawa AQ7280 измерения в PON-сетях на разветвителях до 1х128. Короткая мертвая зона и высокое разрешение позволяют пользователям различать близко расположенные коннекторы даже на расстоянии 0,5 м. Он может выполнять несколько операций одновременно, обеспечить мгновенную передачу данных через беспроводное соединение. Применение фильтра в некоторых моделях помогает тестировать светлые волокна в PON-сетях.

Функция измерения многоволоконного кабеля стала еще удобнее, ведь теперь в одну ячейку можно сохранить не только рефлектограмму волокна, но и результаты измерений затухания и изображение торца оптического разъема. При установке пороговых значений автоматически проводится тест Годен/Не годен и ячейка окрашивается в соответствующий цвет.

Уникальной особенностью рефлектометра является функция мониторинга оптической линии с заданным интервалом. Она позволяет обнаружить плавающие неисправности и сбои передачи сигнала, например, в случае замерзающей воды в муфте при ночных заморозках.

Особенности:

Модульная конструкция для решения широкого спектра задач
Полностью дублированное управление
Емкостной сенсорный экран как у планшета или смартфона
Противоударная конструкция с защитой от пыли и влаги
Функция мониторинга оптических линий
Система для тестирования многоволоконного кабеля
Время автономной работы от стандартной аккумуляторной батареи - 15 часов
Сверхвысокий динамический диапазон - до 50 дБ
Тестирование PON-сетей на разветвителях до 1х128
Подключаемый видеощуп для контроля оптических разъемов


Характеристики

Дисплей	8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа)
Интерфейсы	Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet  (10/100BASE-T, Опция), SD card х1
Удаленное управление	USB TYPE B (mini), Ethernet (опция)
Сохранение данных	Внутренняя память ( >1000 файлов), USB-flash память, SD card память
Форматы	Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET
Габаритные размеры	287×210×80 мм
Вес	2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS
Разрешение	По горизонтали: 1 см, По вертикали: 0,001 дБ
Групповой индекс	От 1.30000 до 1.79999 (с шагом 0.00001)
Размерность длины	км, миля, килофут
Функция измерения	Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками
Функция анализа	Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов
Другие функции	Органайзер для многоволоконных кабелей, Поиск обрыва, Подзсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP)
Общие характеристики
Эксплуатация (температура /влажность/высота)	–10°C ... 50°C /0% ... 90% (без конденсации) / Не более 4000 метров
Хранение (температура /влажность)	–20°C ... +60°C / 0% ... 90% (без конденсации)
Электропитание (АС адаптер)	100 ... 240 VAC, 50/60 Hz
Батарея	Li-ion
Время работы от батареи	15 часов (Telcordia GR-196-CORE Issue2 2010),  10 часов  (непрерывные измерения)
Время зарядки	до 6 часов

Комплектация

• Оптический рефлектометр 1 шт.
• Мягкий кейс для переноски 1 шт.
• Универсальный оптический адаптер FC (сменный) UFC 1 шт.
• Ремень для переноски рефлектометра 1 шт.
• Боковой ремешок-ручка 1 шт.
• Сетевой адаптер с сетевым шнуром 1 шт.
• USB flash-карта памяти От 4 ГБ 1 шт.
• Руководство пользователя 1 шт.
• ПО для обработки 1 шт.
