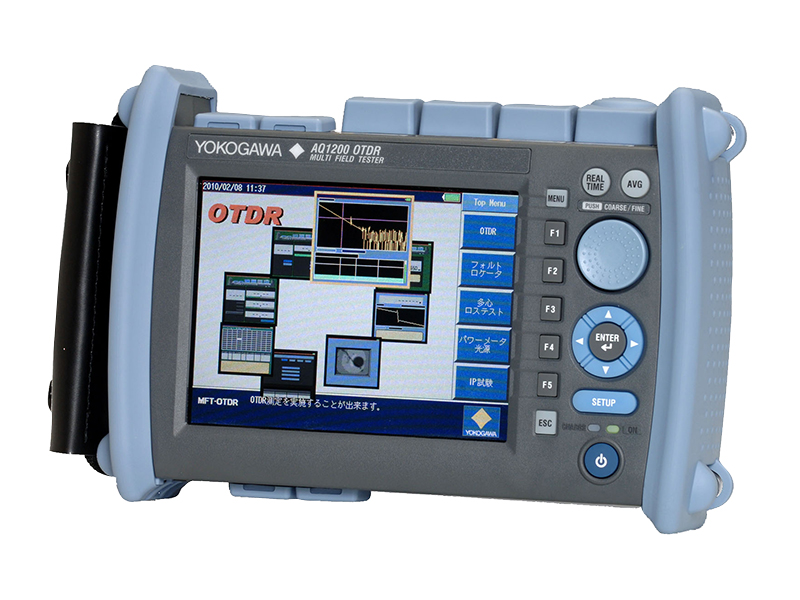

Новый многофункциональный полевой рефлектометр Yokogawa AQ1200 MFT разработан в дополнение к основной линейке Yokogawa AQ7275, чтобы наиболее полно реализовать все потребности телекоммуникационного рынка.
Легкий и компактный рефлектометр Yokogawa AQ1200 MFT значительно упрощает работы по строительству или обслуживанию оптических сетей, в том числе и в тяжелых полевых условиях. Этому способствуют пылевлагозащищенный обрезиненный корпус с защитой от ударов, отсутствие вентиляционных отверстий и движущихся частей, надежная операционная система.
Вес около 1 кг при размере А5, большой ЖК-экран 5,7 дюйма и интуитивное меню управления обеспечивают комфорт и легкость в работе. Серия Yokogawa AQ1200 MFT состоит из трех моделей и может быть оснащена широким набором встраиваемых опций, в том числе стабилизированный источник излучения, измеритель оптической мощности, тестовый видеощуп.
Технические характеристики рефлектометра оптического Yokogawa 1200
|
Модель |
AQ1200A |
AQ1200B*1 |
AQ1200C*1 |
|
Длины волн |
1310/1550 ± 20 нм*2 |
1625 ± 10 нм |
1650± 5 нм*3, 1650± 10 нм*4 |
|
Тип волокна |
SM (ITU-T G.652) |
||
|
Диапазон расстояний |
500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 50 км, 100 км, 200 км |
||
|
Ширина импульса |
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мс, 2 мс, 5 мс, 10 мс |
||
|
Динамический диапазон*5 |
34/32 дБ*6 |
33 дБ*7 |
34 дБ*7 |
|
Мертвая зона (по событию)*8 |
0,75 м*9 |
||
|
Мертвая зона (по затуханию)*10 |
4 м/5 м |
7 м |
|
|
Режимы управления оптической мощностью |
-- |
Нормальный / пониженный |
|
Особенности
- Длины волн SM 1310/1550/1625/1650 нм;
- Короткая мертвая зона (0,8 м);
- Тестовый видеощуп (внешний с подключением через USB-порт);
- Измеритель оптической мощности (опция, стандартный или повышенной мощности);
- Источник излучения (SM, 1310/1550/1625/1650 нм);
- Тестирование многоволоконного кабеля;
- Источник видимого излучения (опция);
- Тест подключения PING test (опция);
- Компактный размер (20х15 см, А5) и легкий вес (1 кг);
- Информативный большой ЖК-экран;
- Полностью русифицирован;
- Схожий интерфейс с рефлектометром AQ7275.
Опции
Опция Ethernet I/F (LAN):
|
Интерфейс |
10BASE-T/100BASE-TX |
|
Функции |
Тест подключения, удаленное управление |
Опция измерения оптических потерь:
|
Измеритель оптической мощности |
Тип измерителя |
Стандартный (/SLT) |
Повышенной мощности (/HLT) |
PON (/PPM) |
|
|
Длины волн |
850/1300/1310/1490/1550/1625/16 50 нм или от 800 до 1700 нм с шагом 1 нм или длины волн CWDM - от 1270 до 1610 с шагом 20 нм |
1310/1490/1550 нм |
|||
|
Динамический диапазон |
Постоянный |
От +10 до -70 дБм |
От +27 до -50 дБм*3 |
От +10 до -70 дБм*1; от 27 до -50 дБм*2 |
|
|
модулированный |
От +7 до -60 дБм |
От +24 до -50 дБм*3 |
-- |
||
|
Уровень шума |
0,5 нВт (-63 дБм, 1310 нм) |
50 нВт (-43 дБМ, 1310 нм) |
0,5 нВт (-63 дБм, 1310 нм), 50 нВт (-43 дБМ, 1550 нм) |
||
|
Погрешность при стандартных условиях*4 |
± 5% |
± 0,5 дБ |
|||
|
Разрешение показаний |
0,01 |
||||
|
Единицы измерения |
Абсолютные: дБм, мВт, мкВт, нВт; Относительные: дБ |
||||
|
Режимы модуляции сигнала |
Непрерывное излучение (CW), модулированное излучение (270Гц/1кГц/2кГц) |
||||
|
Функция усреднения |
1, 10, 50 и 100 измерений |
||||
|
Стабилизированный источник излучения |
Длины волн |
1310/1550 ±25 нм (AQ1200A), 1625 нм (AQ1200B), 1650±5 нм*5, 1650±10 нм*6 (AQ1200C) |
|||
|
Уровень выходного сигнала |
-3±1 дБм |
||||
|
Стабильность*7 |
±0,05 (AQ1200A), ±0,15 (AQ1200B, AQ1200C) |
||||
|
Режимы излучения |
Непрерывное излучение (CW), модулированное излучение (270Гц/1кГц/2кГц) |
||||
|
Применяемое волокно |
SM (ITU-T G.652) |
||||
|
Память и функция автоматического снятия показаний |
Сохранение результатов измерений до 1000, интервал снятия показаний 0,5; 1; 2; 5 или 10 с |
||||
|
Автоматическая функция измерения потерь |
Да |
-- |
|||
