VIAVI MTS-8000 DTSS - бриллюэновский рефлектометр на базе MTS-8000v2

VIAVI MTS-8000 DTSS - это бриллюэновский рефлектометр от компании VIAVI Solutions на базе измерительной платформы MTS-8000. Данное решение способно измерять натяжение и температуру оптического кабеля под воздействием окружающей среды. Благодаря этому бриллюэновский рефлектометр может найти применение в различных областях промышленности с целью контроля состояния протяженных конструкций: оптические линии связи, линии электропередач, трубопроводы, железная дорога, инженерные сооружения.

Рефлектометр VIAVI MTS-8000 DTSS оперирует с той частью спектра отраженного излучения, которая вызвана рассеянием Мандельштама-Бриллюэна. Данные о частоте излучения позволяют судить о растяжении и температуре волокна. Такая методика измерений положена в основу технологии DTSS (Distributed Temperature Strain Sensing), которая позволяет использовать любое проложенное волокно или оптический кабель как распределенный датчик температуры или натяжения. Бриллюэновский рефлектометр с технологией DTSS способен обнаруживать любые деформации и локальный перегрев протяженного объекта, в котором закреплен оптический кабель. Другая, не менее важная сфера применения прибора – это мониторинг состояния оптических кабелей в процессе их производства, прокладки и эксплуатации.

Основные функции VIAVI MTS-8000 DTSS

• Определение расстояния до мест чрезмерного натяжения оптического кабеля в следствии физического воздействия;
• Определение расстояния до участков кабеля имеющих температуру, выходящую за пороговые значения (перегрев или обледенение кабеля);
• Контроль состояния кабеля в процессе его изготовления, прокладки и эксплуатации.

Ключевые преимущества VIAVI MTS-8000 DTSS

• Одновременное измерение температуры и натяжения;
• Не требуется никаких подключений на дальнем конце кабеля;
• Портативный прибор, работающий от аккумуляторной батареи;
• Возможность подключения сменных модулей OTDR, OSA, CD/PMD.

Ключевые отличия VIAVI MTS-8000 DTSS

• Мониторинг пороговых значений по температуре и натяжению в 255 зонах;
• Одновременная декорреляция температуры и натяжения;
• Многопортовые измерения;
• Малое энергопотребление;
• Работа от аккумуляторов;
• Удаленное управление;
• Модульная конструкция.

Применение VIAVI MTS-8000 DTSS

• Мониторинг телекоммуникационных кабелей;
• Мониторинг трубопроводов и грунтовых оснований;
• Мониторинг высоковольтных линий;
• Мониторинг инфраструктурных объектов (SHM).

Конструктивное исполнение VIAVI MTS-8000 DTSS

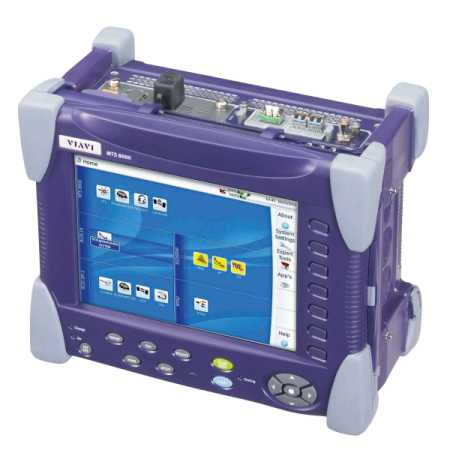

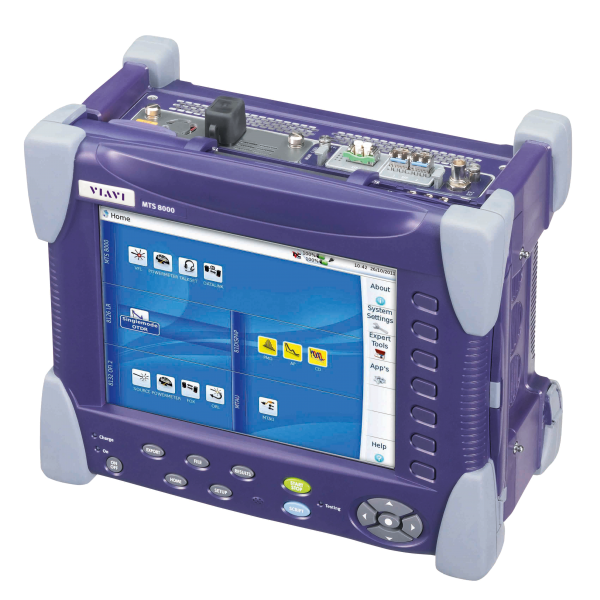

Бриллюэновский рефлектометр VIAVI MTS-8000 DTSS реализован на базе измерительной платформы MTS-8000, сменного модуля BOTDR и внешнего датчика температуры PT100.

Дополнительно рефлектометр можно укомплектовать опциями и другими измерительными модулями. Некоторые модули для установки в базовую платформу требуют специальные держатели, поэтому конфигурацию прибора необходимо согласовывать с поставщиком.

Опции:

• Измеритель мощности PM - встраивается в базу;
• Оптический телефон TS - встраивается в базу;
• Определитель обрывов VFL - встраивается в базу;
• Видео-микроскоп P5000i - подключается в USB порт базы.

Модули:

• OTDR рефлектометр до 50дБ с опциями;
• OTDR рефлектометр для CWDM/DWDM систем;
• OSA-110 - анализатор оптического спектра;
• PMD/CD/AP - анализатор хроматической (CD) и поляризационно-модовой дисперсии (PMD), профиль затухания (AP)
• MSAM – транспортный анализатор MSAM до 10G (Ethernet, SONET/SDH, Fiber Channel, OTN)
• CSAM – транспортный анализатор CSAM от 10G до 100G (Ethernet, SONET/SDH, Fiber Channel, OTN)

Комплект поставки VIAVI MTS-8000 DTSS

• Базовая платформа MTS-8000 V2 (JD-EM8000E), 1шт;
• Встроенная опция WiFi и Bluetooth (JD-E80EWIFIBLUE), 1шт;
• Датчик температуры PT100 5м (JD-EDFOS-MTS-PT100), 1шт;
• Измерительный модуль BOTDR с коммутатором на 4 порта (JD-EDFOS-MTS-TS4), 1шт;
• Аккумулятор, 1шт;
• Адаптер питания, 1шт;
• Жесткий кейс E80HCASE1 (JD-E80HCASE1), 1шт.
