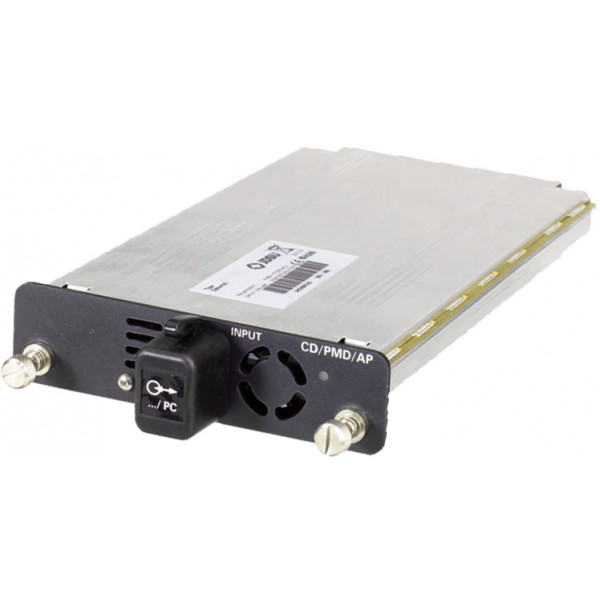

VIAVI E81CD - модуль измерения хроматической дисперсии CD 1260-1640nm, 40dB, для платформ серии MTS-6000 и MTS-8000

VIAVI E81CD - модуль измерения хроматической дисперсии CD 1260-1640nm, 40dB, для платформ серии MTS-6000 и MTS-8000. Измерения могут производиться только при наличии широкополосного источника (OBS-550, артикул: JD-2279/32)

Хроматическая (CD) и поляризационно-модовая (PMD) дисперсия, наравне с затуханием (AP), являются факторами, ограничивающими и дальность передачи сигнала.

 Суть явления хроматической дисперсии заключается в разной скорости распространения по оптоволокну длин волн, входящих в оптический сигнал. Как следствие, разная скорость распространения приводит к появлению задержки между прибытием  этих составляющих на фотоприемник. Коэффициент хроматической дисперсии может быть как положительным, так и отрицательным. На практике это выражено следующим образом: в случае положительного значения коэффициента CD более короткие длины волн распространяются быстрее длинных.

Хроматическая дисперсия в оптическом волокне и компонентах приводит к ухудшению качества передаваемого сигнала и, в конечном счете, ограничивает допустимую скорость передачи данных по сети. С увеличением скоростей передачи до 10 Гбит/с и тем более до 40 Гбит/с проблема измерения хроматической дисперсии в оптических линиях связи приобретает все большую важность. Системы DWDM особенно чувствительны к хроматической дисперсии. Высокая хроматическая дисперсия в системе DWDM приводит к кросс-модуляции и как следствие – битовым ошибкам. В то же время, небольшая и тщательно контролируемая хроматическая дисперсия необходима для того, чтобы ослабить нежелательные нелинейные эффекты (четырех-волновое смешивание и др.).

Необходимость измерять значения CD возникает как при производстве оптоволокна, так и при вводе его в эксплуатацию или модернизации. Суть оценки CD (методом Phase Shift) заключается в двустороннем измерении, когда с одной стороны линии подается модулированный сигнал с широкополосного источника, а с обратной стороны - производится оценка сдвига фазы опорного и модулированного сигналов,

Поляризационно-модовая дисперсия возникает вследствие различной скорости распространения двух взаимно перпендикулярных поляризационных составляющих моды.

В одномодовом волокне в действительности распространяется не одна мода, а две фундаментальные моды - две перпендикулярные поляризации исходного сигнала.

В идеальном волокне, в котором отсутствуют неоднородности по геометрии, две моды распространялись бы с одной и той же скоростью. Однако на практике волокна имеют не идеальную геометрию, что приводит к различной скорости распространения двух поляризационных составляющих мод

Главной причиной возникновения поляризационно-модовой дисперсии является некруглость (овальность) профиля сердцевины одномодового волокна, возникающая в процессе изготовления или эксплуатации волокна. При изготовлении волокна только строгий контроль позволяет достичь низких значений этого параметра. Так же, значение PMD может изменяться в зависимости условий прокладки оптоволокна. Например, в случае наматывания оптоволокна барабан разного радиуса, значение PMD будет меняться.

Измерения PMD, как и CD,  проводятся для определения пригодности линии для передачи данных на заданных скоростях. Стоит учитывать лишь тот факт, что PMD невозможно компенсировать, в отличие от CD.

В конечном итоге, все линейные эффекты (CD/PMD/AP) влияют на:

• мощность сигнала
• форму импульса
• появление битовых ошибок

Четкое дифференцирование проблем на физическом уровне от ошибок на любом другом уровне модели OSI, вызванных сбоями в работе оборудования или ошибок протокола, позволяет ускорить процесс устранения неполадок.

Предложенный комбинированный модуль, оценивает хроматическую дисперсию, что позволяет своевременно компенсировать значения коэффициента CD, выходящие за рамки рекомендаций; поляризационно-модовую дисперсию, позволяя определить пригодность предложенной линии для передачи данных на высоких скоростях. А так же определять профиль затухания, что дает возможность правильно формировать регенерационные участки СПД.

VIAVI E81CD - технические характеристики
