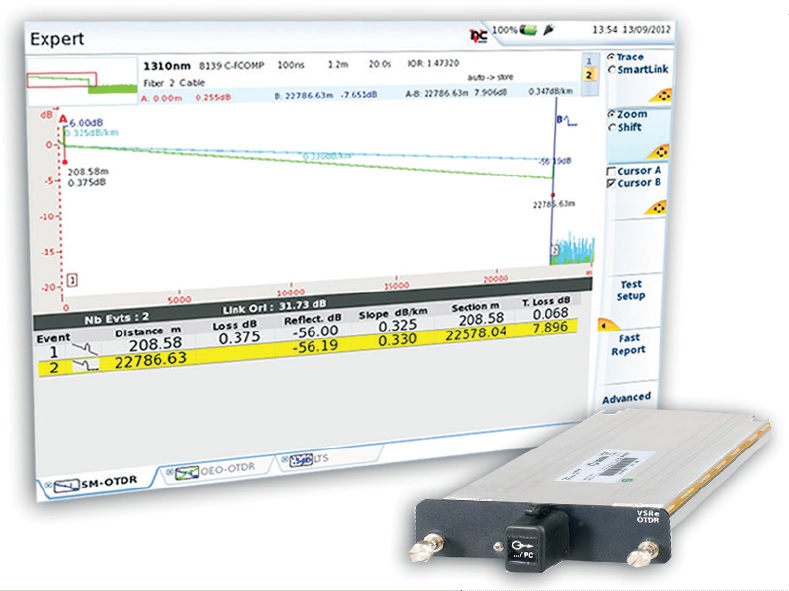

VIAVI E81165С – это модуль рефлектометрических измерений для платформ MTS-6000, 6000A, 6000v2 и MTS-8000, 8000v2.
- длины волн: 1650 нм
- динамический диапазон: 43 дБ
Цель измерений - определение и локализация неисправностей и неоднородностей на оптическом волокне таких как: соединение коннекторов, сварка, макро изгиб, сплиттер, обрыв или любые другие неоднородности, на которых затухает мощность сигнала.
Результат измерений - рефлектограмма, отражающая зависимость затухания оптического сигнала от дальности его распространения с указанием встречающихся неоднородностей, расстоянием до них и размером потерь.
Технические характеристики VIAVI E81165С
| Параметр/Линейка модулей |
Модуль OTDR E81165С |
| Рефлектометр OTDR | |
| Длина волны |
1650 нм
|
| Динамический диапазон |
43 дБ (1650нм)
|
| Ширина импульса |
2 нс ~ 20 мкс
|
| Мертвая зона по событию (EDZ) |
0,6м
|
| Мертвая зона по затуханию (ADZ) |
2м
|
| Мертвая зона после сплиттера |
25м (после потерь на сплиттере 15дБ)
60м (после потерь на сплиттере 18дБ)
|
| Общие характеристики | |
| Тип коннектора |
Сменный FС, SC, ST, LC, DIN
Указывается при заказе
|
| Габариты |
213 х 124 х 32 мм
|
| Вес |
0,5 кг
|
Модуль рефлектометра VIAVI E81165C предназначен для определения физических характеристик оптического волокна и локализации неисправностей. Рефлектометром можно обнаружить следующие неоднородности: сварные соединения, коннекторы, макро изгибы, сплиттеры. OTDR используется для измерения длины волокна, потерь на неоднородностях, отражений на коннекторных соединениях и затухания.
Модуль для рефлектометрических измерений устанавливается в платформы VIAVI:
MTS-6000Av2 (требуется держатель модуля JD-E6100)
MTS-8000v2 (требуется держатель модуля JD-E8100)
Характеристики:
- Длины волн: 1650 нм с фильтром (для активных линий)
- Динамический диапазон: 43 дБ
- Ширина импульса: 2 нс - 20 мкс
- Мертвая зона по событиям: 0.6 м
- Мертвая зона по потерям: 2 м
- Тип оборудования: модуль для платформ VIAVI MTS-6000 и MTS-8000
- Особенность: для установки в платформу требуется дополнительный держатель
Технические характеристики модуля рефлектометра E81165C
| Длина волны |
1650 нм |
| Динамический диапазон |
43 дБ (1650нм) |
| Ширина импульса |
2 нс ~ 20 мкс |
| Мертвая зона по событию (EDZ) |
0,6м |
| Мертвая зона по затуханию (ADZ) |
2м |
| Мертвая зона после сплиттера |
25м (после потерь на сплиттере 15дБ) |
| Общие характеристики | |
| Тип коннектора |
Сменный FС, SC, ST, LC, DIN (Указывается при заказе) |
| Габариты |
213 х 124 х 32 мм |
| Вес |
0,5 кг |
