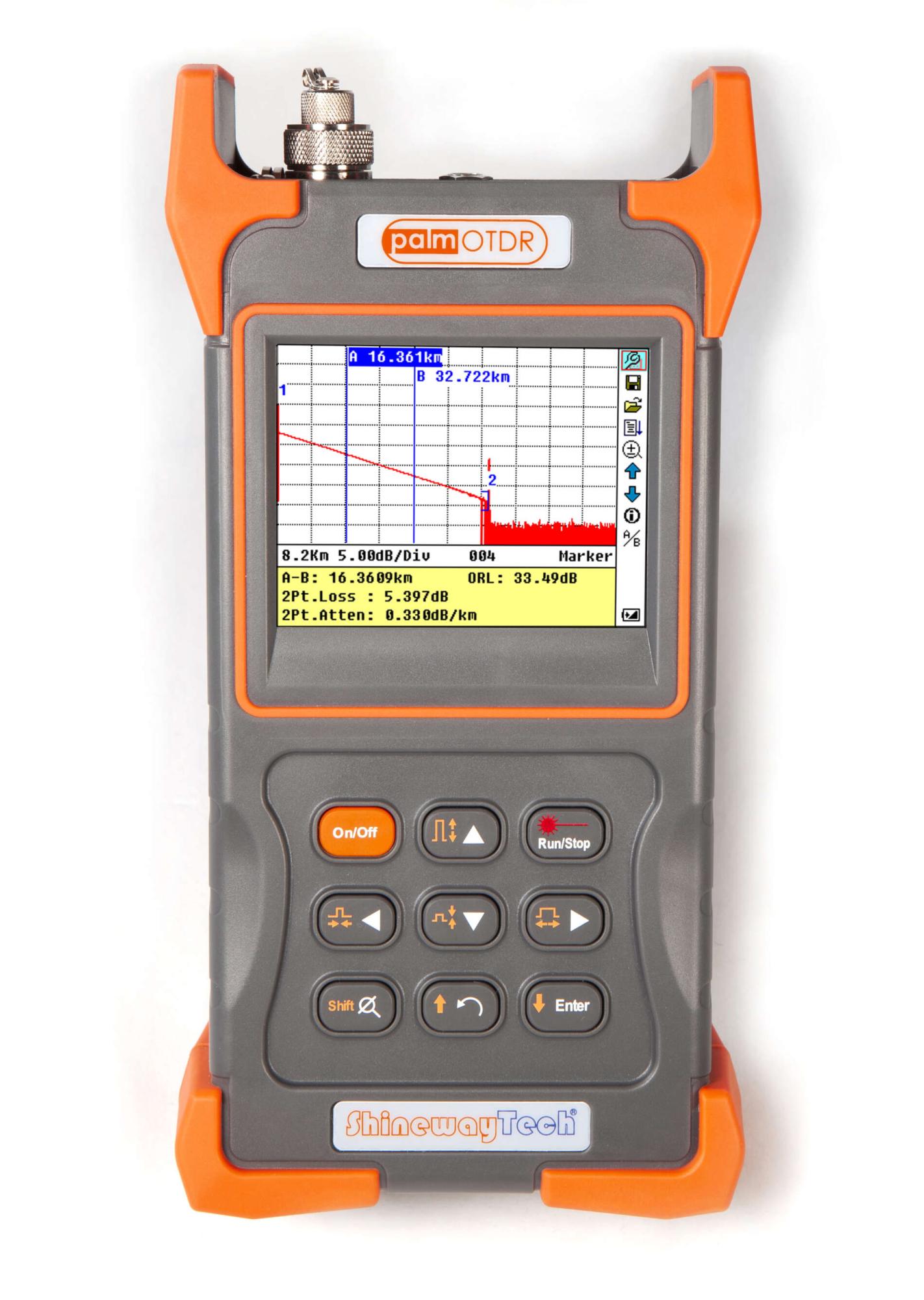

Shinewaytech SWT-palmOTDR-S20C/P-VFL-PM-SLS-FM - компактный оптическийрефлектометр, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального типа. Доступны стандартные длины волн 850/1300/1310 /1490/1550/1625/1650 нм (с возможностью выбора конфигурации с одной, двумя или тремя длинами волн), а также опции PON, SLS и VFL. Длины волн palmOTDR охватывают такие области применения, как обычное определение характеристик сквозного волокна (1310/1550 нм), тестирование локальной сети в помещении/на предприятии (850/1300 нм), проверка конструкции оптоволоконного канала FTTx (1490 нм) и устранение неполадок в реальном времени по оптоволокну PON (1625/1650 нм с фильтром). palmOTDR - это оптимальное решение для тестирования оптоволоконной сети со всеми необходимымы требованиями.
Технические характеристики Shinewaytech SWT-palmOTDR-S20C/P-VFL-PM-SLS-FM
| Общие технические характеристики | |||
| Длина волны | 1310/1490/1550 нм | ||
| Динамический диапазон | 38/37/37 дБ | ||
| Мёртвая зона по событию/затуханию | 0.8/4.5 м | ||
| Выбор диапазона измерений (км) | 0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240 | ||
| Ширина импульса | 5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2.5мкс, 10мкс, 20мкс | ||
| Время усреднения | Быстро, 15с, 30с, 1мин, 2мин, 3мин | ||
| Точность измерения расстояния | ±(1м+5×10-5×расстояние+распространение выборки) | ||
| Точность измерения затухания | ±0.05dB/dB | ||
| Точность измерения отражения | ±4dB | ||
| Хранение данных | 1000 записей | ||
| Связь с ПК | USB | ||
| Коннектор | FC/PC (взаимозаменяемые SC, ST; опционально LC) | ||
| Источник питания | NiMH батарея / AC Адаптер | ||
| Работа батареи | 8 часов непрерывной работы, 20 часов в режиме ожидания (на одном заряде); время перезарядки < 4 часов | ||
| Рабочая температура | от -20°C до 50°C | ||
| температура хранения | от -40°C до 70°C | ||
| Относительная влажность | От 0 до 95% (без конденсации) | ||
| Вес | 1 кг | ||
| Размеры (ДхШхВ) | 220×110×70 мм | ||
| VFL | |||
| Длина волны (±20нм) | 650 нм | ||
| Мощность (dBm) | ≥-3 | ||
| Расстояние излучения | 5 км | ||
| SLS | |||
| Длина волны (±20нм) | Такая же как и у OTDR | ||
| Мощность (dBm) | ≥-7 | ||
| OPM | |||
| Длина волны | 850,1300,1310,1490,1550,1625 | ||
| Динамический диапазон | от -70 до +6 (-60 до +6 @ 850нм) | ||
| Тип детектора | InGaAs | ||
| Разрешение | 0.01dB | ||
| Точность | ±5% ±0.01нВт(±0.5dB@850нм) | ||
| Функция определения тона сигнала | 1 кГц, 2кГц | ||
| MCI100 Модуль оптического микроскопа* | |||
| Zoom | 250X | ||
| Разрешение | 0.75 мкм | ||
| Фокусировка | Ручная | ||
| Адаптеры |
Стандартные: 25-U-M: FC/SC/ST/E2000 UPC male; 125-U-M: LC/MU UPC male; 25-U-F: FC/SC/ST/E2000 UPC female; LC-U-F: LC UPC female; Опциональные: 125-A-M: LC/MU APC male; 25-A-M: FC/SC/ST/E2000 APC male; SC-A-F: SC APC female; FC-A-F: FC APC female; LC-A-F: LC APC female; |
||
| Вес/размеры | 150г/ 165×38×35мм | ||
* - MCI100 является опцией
Комплектация рефлектометра Shinewaytech SWT-palmOTDR-S20C/P-VFL-PM-SLS-FM
- Рефлектометр Shinewaytech SWT-palmOTDR-S20C/P-VFL-PM-SLS-FM
- Коннектор FC/PC
- NiMH батарея
- CD диск с программным обеспечением TraceManager
- USB кабель
- АС Адаптер
- Кейс для переноски
- Гарантийная карта
- Сертификат о заводской калибровки
- Инструкция по эксплуатации
