Основные функции оптического рефлектометра Greenlee 930XC-20C-UPC-FC
- Приемка оптического кабеля (измерение погонного
затухания оптического кабеля) - Паспортизация ВОЛС
- Измерение вносимых потерь на:
- Неразъемных (сварных) соединениях
- Разъемных (коннекторных) соединениях
- Сплиттерах
- Линейных участках ВОЛС
- Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
- Анализ отражений на разъемах
- Измерение вносимых потерь на:
- Диагностика и локализация повреждений:
- Некачественное сварное соединение
- Некачественный или грязный коннектор
- Недопустимый радиус изгиба оптического волокна в сплайс-кассете
- Обрыв кабеля
- Трещина в оптическом волокне
- Идентификация оптических волокон (красный свет)
- Визуализация некачественного сварного соединения или макрозгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
- Генерация отчета об измерениях
затухания оптического кабеля)
Технические характеристики оптического рефлектометра Greenlee 930XC-20С-UPC-FC
| Параметр | Значение |
| Рефлектометр | |
|
Рабочая длина волны, нм |
1310/1550 |
|
Динамический диапазон, дБ |
33 |
|
Мертвая зона по событиям, м |
1,8 |
| Мертвая зона по затуханию, м | 10 |
|
Ширина импульса |
5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс |
|
Диапазон, км |
0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240 |
|
Время усреднения |
15сек, 30сек, 1мин, 2мин, 3мин |
|
Погрешность по расстоянию |
+/-(1м + 0,00005*диапазон + погрешность квантования) |
|
Тип коннектора |
FC |
|
Тип полировки коннектора |
PC |
|
Погрешность измерения отражений |
+/- 4дБ |
|
Погрешность измерения потерь |
+/- 0,05дБ/дБ |
|
Внутренняя память |
1 000 рефлектограмм |
|
Интерфейсы для связи с ПК |
RS-232/USB |
|
Программное обеспечение |
Version 3.2 |
|
Формат данных |
BelCore GR196, CE, FCC, UL, RoHS, WEEE |
| Визуализатор повреждений (источник красного света) | |
|
Рабочая длина волны, нм |
650 |
|
Мощность |
3мВт (5дБм) |
| Измеритель оптической мощности | |
|
Тип источника |
InGaAs |
|
Калиброванные длины волн, нм |
850, 1300, 1310, 1490, 1550, 1625 |
|
Диапазон измеряемой мощности |
от +6 до -70dBm (от +6 до -60dBm для 850nm) |
|
Разрешение, дБ |
0,01 |
|
Идентификация модулированного сигнала, кГц |
1; 2 |
| Лазерный источник излучения | |
|
Рабочие длины волн, нм |
1310/1550 |
|
Мощность сигнала |
-7 дБм |
|
Питание |
AC адаптер & NiMh аккумулятор |
|
Время работы от аккумулятора |
8 часов измерений или 20 часов в режиме ожидания |
|
Температура эксплуатации |
от -10 до +50 градусов Цельсия |
|
Температура хранения |
от -20 до +60 градусов Цельсия |
|
Влажность |
от 0 до 95% (без конденсации) |
|
Габариты,мм |
196 х 100 х 60 |
|
Вес, кг |
0,87 |
Дополнительные аксессуары к оптическому рефлектометру Greenlee 930XC
|
Фото |
Наименование |
Код по каталогу |
|
|
Устройство УП-125 SM для оперативного подключения волокон |
УП-125 SM |
|
|
Greenlee набор для чистки оптики (общего назначения) |
GT-CFK1013 |
|
|
Greenlee AC-CONN-ST-L2 - ST коннектор для 930XC (UPC) |
GT-AC-CONN-ST-L2 |
|
|
Greenlee AC-CONN-SC-L2 - SC коннектор для 930XC (UPC/APC) |
GT-AC-CONN-SC-L2 |
|
|
Greenlee AC-ADPT-20-UNI - адаптер питания AC для 930XC |
GT-AC-ADPT-20-UNI |
|
|
Greenlee 20999 - аккумулятор к 930XC (9.6V) |
GT-20999 |

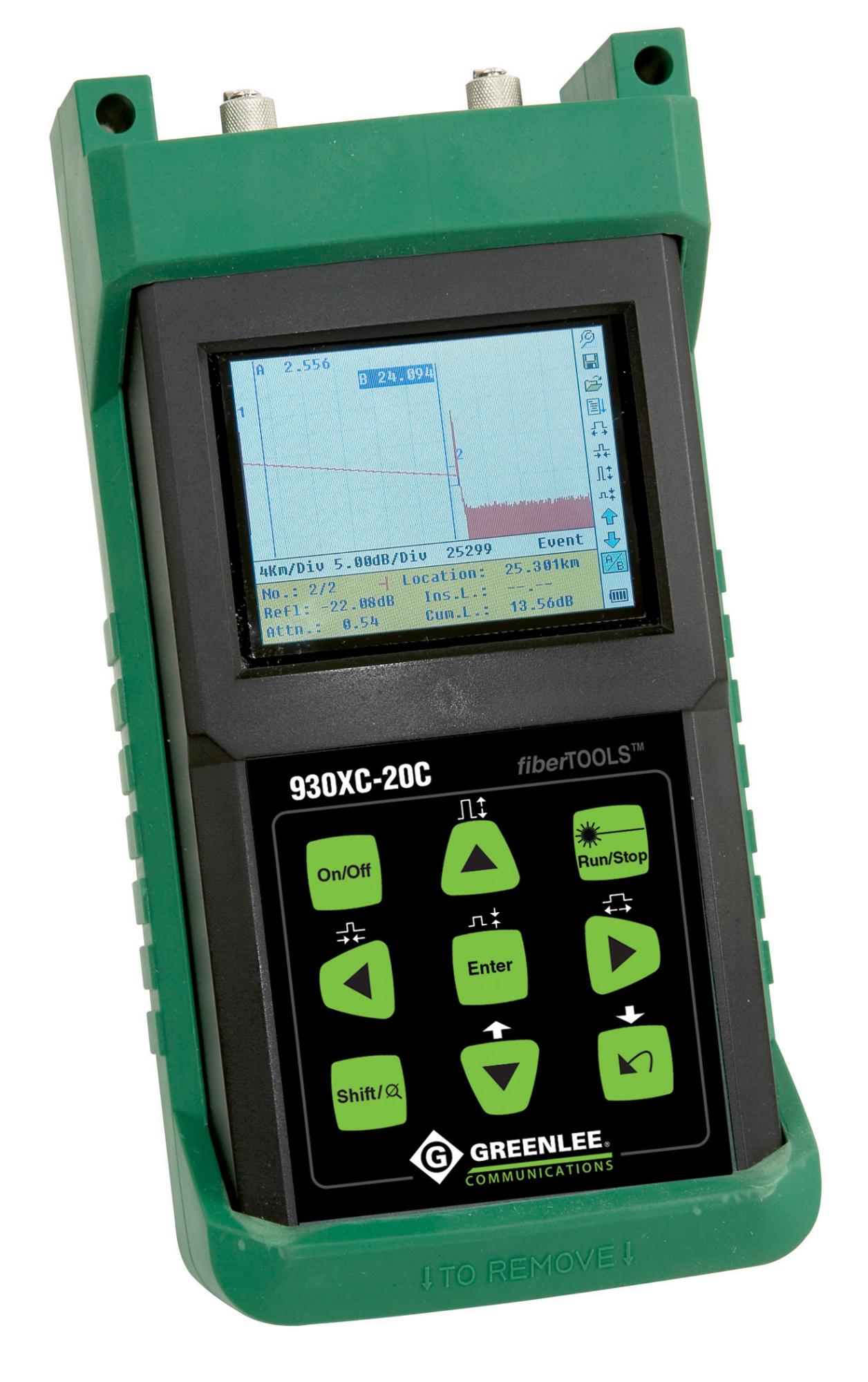

Greenlee 930XC-20C-UPC-FC - оптический
рефлектометр с функцией тестера и визуализатора повреждений. Это универсальный прибор для диагностики оптической магистрали (до 160 км) и городской сети. Причем оборудование, входящее в состав Greenlee 930XC-20C-UPC-FC способно провести детальный анализ вносимых и возвратных потерь в любой точке оптического волокна, а также дать комплексную оценку состоянию оптической линии.
При помощи встроенного измерителя мощности, 930XC-20C способен отличить активное волокно от «темного», а мощный источник красного света позволит локализовать макро-изгибы волокна в сплайс-кассете и легко идентифицировать необходимое волокно на удаленном конце.
В рефлектометре Greenlee 930XC-20C удачно совмещены достоинства прибора для полевых измерений и глубокого анализа рефлектограмм в офисе.
Так, для работы «в поле» Greenlee 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а всепогодное и эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды. Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Greenlee 930XC-20C на протяжении полного рабочего дня.
Для детального анализа рефлектограммы в условиях офиса используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.
Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.
