Основные функции FOD-7305
- Полная автоматизация измерений
- Оптический рефлектометр, источник оптического излучения, измеритель средней мощности, визуализатор повреждений волокна в одном компактном приборе
- Измерение на двух длинах волн 1310 и 1550 нм одновременно или независимо
- Большая внутренняя память
- USB порт позволяет записать файлы на компьютер без специальных программ
- Короткие мертвые зоны:
- 0,8 м (типичное значение) по событиям
- 3,5 м (типичное значение) по затуханию
- Разрешающая способность: 5 см (в диапазонах менее 1,5 км)
- Яркий цветной экран, позволяющий работать на солнце
- Время включения прибора после длительного хранения: 5 с
- Графическое представление результатов измерений "LinkMap" в виде схематического изображения всех ключевых соединений и событий линии
- Возможность совместной работы рефлектометра с автономным цифровым видеоскопом FOD-6001
Технические характеристики FOD-7305
|
Оптический рефлектометр
|
|
|
Рабочие длины волн
|
1310 ±20 / 1550 ±20 нм
|
|
Разрешающая способность
|
0,05 м при трассе менее 1,5 км
|
|
Тип волокна
|
SM, 9/125 мкм
|
|
Динамический диапазон1
|
34/32 дБ при 10 мкс и 3 мин
|
|
Длительность импульса
|
5; 10; 30; 100; 300; 1000; 3000; 10000 нс
|
|
Диапазоны измерений расстояния
|
0,25; 0,5; 1; 1,5; 3; 6; 15; 30; 60; 120; 240 км
|
|
Мертвая зона по затуханию2
|
3,5 м
|
|
Мертвая зона по событиям2
|
0,8 м максимум
|
|
Источник оптического излучения
|
|
|
Выходная мощность непрерывного излучения
|
0,5 мВт
|
|
Внутренняя модуляция
|
|
|
Длина волны излучения
|
1310 / 1550 нм
|
|
Стабильность
|
0,25 дБ / 60 мин
|
|
Измеритель средней мощности
|
|
|
Длина волны калибровки
|
1310 / 1490 / 1550 / 1625 / 1650 нм
|
|
Измеряемая мощность
|
от -50 дБ до +23 дБ
|
|
Разрешение
|
0,01 дБ
|
|
Тип фотодиода, диаметр площадки
|
InGaAs, 1мм
|
|
Индикация результатов измерений
|
одновременно до трех длин волн
|
|
Размерность
|
дБ, дБм, мВт, мкВт, нВт
|
|
Визуализатор повреждений VFL
|
|
|
Длина волны излучения
|
635 нм
|
|
Тип излучателя
|
лазерный диод
|
|
Выходная мощность излучения
|
не менее 0,8 мВт в SM волокне 9/125 мкм
|
|
Модуляция
|
CW; 2 Гц
|
|
Общие параметры
|
|
|
Возможные типы адаптеров
|
FC, SC, ST, LC, универсальный 2,5 мм
|
|
Размеры
|
190 х 112 х 50 мм
|
|
Вес
|
730 г
|
|
Время непрерывной работы от встроенной батареи
|
10 ч
|
|
Память
|
встроенная SD-карта на 1000 трасс
|
| Тип файла | .SOR |
|
Температура эксплуатации
|
от -10 ºС до +50 ºС
|
|
Питание
|
Li-Ion батарея или блок питания 100-240 В / 50-60 Гц
|
|
Интерфейс
|
USB
|
1 - SNR=1
Опции и аксессуары для FOD-7305
Адаптеры OTDR (порт оптического рефлектометра), применяемые с прибором:
- FOD-5052 - адаптер FC UCI;
- FOD-5053 - адаптер SC UCI;
- FOD-5054 - адаптер ST UCI;
- FOD-5055 - адаптер универсальный UCI;
- FOD-5056 - адаптер LC UCI.
Адаптеры OPM (порт измерителя оптической мощности), применяемые с прибором:
- FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
- FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
- FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
- FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
- FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
- FOD-5065 - адаптер OPM LC для FOD-1208/73XX.
Адаптеры VFL (порт источника видимого излучения 635 нм), применяемые с прибором:
- FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
- FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.
Волоконно-оптический цифровой видеоскоп:

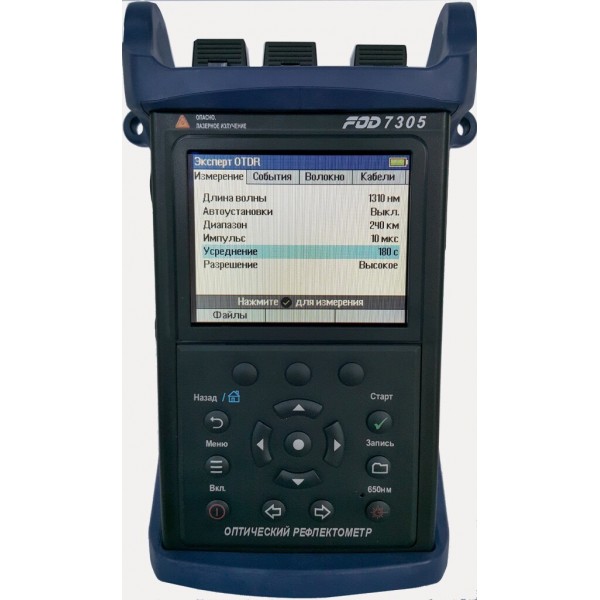

Рефлектометр FOD-7305 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений коротких и средних волоконно-оптических линий длиной до 50 км. Особенно удобен прибор при обслуживании систем FTTH (”волокно в дом”).
Оптический рефлектометр FOD-7305 объединяет в себе оптический рефлектометр на длине волны 1310 и 1550 нм, измеритель оптической мощности, источник оптического излучения с возможностью генерировать модулированный сигнал, а также яркий определитель обрывов волокна.
Комплект поставки FOD-7305
- Оптический рефлектометр FOD-7305
- Аккумулятор Li-Ion
- Зарядное устройство
- USB кабель для подключения к ПК
- Защитный резиновый кожух (установлен на рефлектометре)
- Сумка для переноски
- Эксплуатационная документация
- Адаптеры (установлены на рефлектометре):
