Рефлектометр способен визуально отобразить состояние оптической линии, измерить общую длину и расстояние до неоднородности (сварка, коннектор, макро изгиб, трещина), определить потери и величину отражения.
Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.
В комплекте с модулем рефлектометра поставляется один адаптер на выбор: FC, SC, ST. Также можно выбрать полировку ферулы адаптера: UPC или APC. Если адаптер и полировка заказчиком не определены – на модуль ставится адаптер FC (UPC).

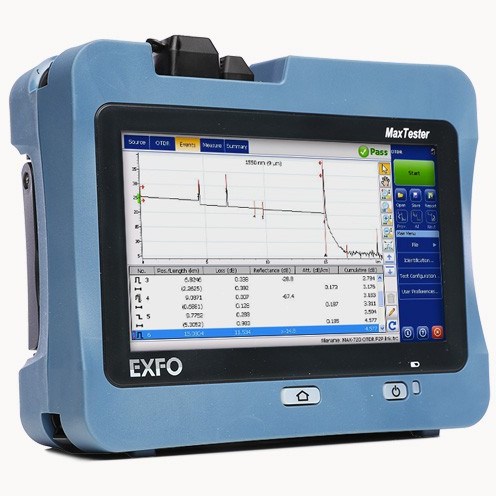

EXFO MAX-720C-SM1 - оптический рефлектометр, 1310/1550 nm, 36/35 dB (9/125 µm).
Предназначен для тестирования, подготовки отчетной документации и поиска неисправностей оптических линий. Способен измерить длину волокна, общее затухание, потери на сварках, коннекторах и макроизибах, отражение, ORL. Настройка пороговых (допустимых) значений, позволит быстро понять общее состояние линии и ее компонентов.
Комплект поставки рефлектометра EXFO MAX-720C-SM1:
- Рефлектометр
- Инструкция по эксплуатации (на CD)
- Сертификат заводской калибровки
- Зарядное устройство (GP-2243)
- Аккумулятор – 1 шт (GP-2209)
- Ремешок на руку (GP-2242)
- Мягкая сумка EXFO-GP-10-061
Технические характеристики рефлектометра EXFO MAX-720C-SM1:
| Экран | 7” дюймов (178 мм) сенсорный 800 х 480 TFT |
| Габариты | 166 x 200 x 68 мм |
| Вес | 1.5 кг |
| Температурные условия |
Температура эксплуатации: –10 °C до 50 °C (14 °F до 122 °F) Температура хранения: –40 °C до 70 °C (–40 °F до 158 °F) |
| Интерфейсы | Порт USB 2.0 – 2 шт, RJ45 LAN 10/100 Mbit/s |
| Внутренняя память | 2 GB, (примерно 20 000 рефлектограмм) |
| Батареи | Аккумулятор lithium-polymer, 12 часов работы |
| Источник питания | AC/DC адаптер, input 100-240 VAC, 50-60 Hz |
| Длины волн, нм | 1310 ± 20, 1550 ± 20 |
| Динамический диапазон, дБ | 36/35 |
| Мертвая зона по событиям | SM Одномод = 0.7 м |
| Мертвая зона по затуханию | SM Одномод = 3 м |
| Мертвая зона PON | 35 м |
| Диапазон расстояний | SM Одномод = 0.1 – 260 км |
| Ширина импульса | SM Одномод = 3 – 20 000 нс |
| Линейность | ±0.03 дБ |
| Порог потерь | 0.01 дБ |
| Разрешение по потерям | 0.001 дБ |
| Разрешение выборки | SM Одномод = 0.04 до 10 м |
| Количество точек выборки | 256 000 |
| Погрешность измерения длины, м | ±(0.75 + 0.0025 % x длина + разрешение выборки) |
| Время измерения | Определяется пользователем (максимум 60 минут) |
| Точность отражений | ±2 дБ |
| Обновление в реальном времени | 4 Гц |
Опции рефлектометров EXFO серии MaxTester 700С:
| Наименование | Особенности | Код для заказа |
| Визуальный локатор повреждений (VFL) | 650 нм, адаптер 2.5 мм | EXFO-VFL |
| Измеритель мощности (GeX детектор) | + 27 до - 50 dBm | PM2X-XX |
| Измеритель мощности (GeX детектор) + VFL | + 27 до - 50 dBm | VPM2X-XX |
| Встроенный WiFi и Bluetooth | EXFO-RF | |
| Опция iOLM (требует полировки коннектора APC) | EXFO-Oi | |
| Измеритель мощности через порт OTDR | для MAX-730C-SM2, SM6, SM7, SM8 | EXFO-OPM |
| Измеритель мощности через порт OTDR два канала | для MAX-730C-SM2, SM6, SM7, SM8 | EXFO-OPM2 |
| Опция iOLM эксперт | требует опцию Oi (iOLM) | EXFO-iADV |
| Cертификация MM и SM по стандарту Tier-2 | требует опцию Oi (iOLM) | EXFO-iCERT |
| Сумка полужесткая | EXFO-GP-10-072 | |
| Кейс жесткий | GP-10-100 |
Опция видеомикроскопа FIP-400B для контроля чистоты коннекторов
EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску.
Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.
| Сравнение моделей микроскопов EXFO FIP-400B | FIP-410B | FIP-420B | FIP-430B |
|---|---|---|---|
| Осмотр разъема |
Да |
Да |
Да |
| Захват изображения |
Да |
Да |
Да |
| Три уровня увеличения |
Да |
Да |
Да |
| 5-ти мегапиксельное устройство захвата |
Да |
Да |
Да |
| Светодиодный индикатор "прошел / не прошел" |
- |
Да |
Да |
| Автоматическое центрирование волокна |
- |
Да |
Да |
| Сертификация разъема "прошел / не прошел" |
- |
Да |
Да |
| Автоматическая фокусировка изображения |
- |
- |
Да |
