EXFO FTB-500-OCT-BTY - Универсальная измерительная платформа

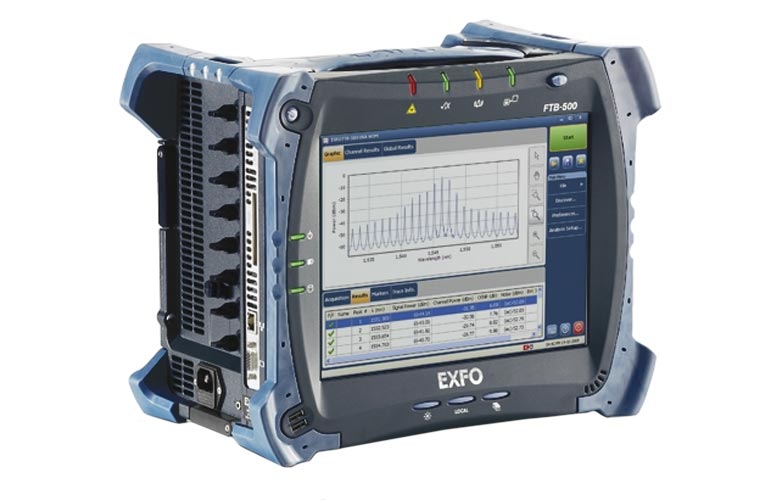

Exfo FTB-500 - универсальная измерительная система для тестирования и мониторинга волоконно-оптических линий связи. В основу FTB-500 заложена концепция модульного построения приборов. Платформа FTB-500 является новой ступенью эволюции платформ FTB от Exfo.

.

Работающая на базе Windows XP, платформа Exfo FTB-500 позволяет вам создать отчет без использования компьютера. Благодаря программному обеспечению FastReporter, вы можете получить полную характеристику волокна, предоставить отчет на месте эксплуатации, содержащий результаты анализа поляризационной модовой дисперсии (PMD), хроматической дисперсии (CD) и рефлектометрии (OTDR).

Данная платформа позволяет загружать и просматривать учебные материалы непосредственно на экране. Также имеется доступ к сетевому блогу компании EXFO, который исследует последние методы тестирования и подскажет путь к решению проблем
Платформа обладает функциями удаленного управления : VNC, мобильная связь, Wi-Fi или Bluetooth соединения


Модули оптического рефлектометра EXFO (1 слотовый) Описание модулей рефлектометра EXFO серии 7200D Описание модулей рефлектометра EXFO серии 7300E Описание модулей рефлектометра EXFO серии 7400E Описание модулей рефлектометра EXFO серии 7500E Описание модулей рефлектометра EXFO серии 7600E

Рефлектометр - прибор который способен визуально показать Вам состояние оптической линии. Возможности этого оборудования очень широкие: измерение длины линии и расстояния до неоднородности (сварка, коннектор, макро изгиб, трещина), определение потерь и величины отражений. Идеально подходит для формирования отчетов о состоянии волокна.

Чтоб выбрать нужный Вам прибор, нужно определиться, на каких длинах волн будут выполнятся измерения. Один модуль может содержать до 4х длин волн на выбор. Также выберите необходимый динамический диапазон прибора. Чем больше потерь ожидается на линии, тем больше должен быть диапазон. В комплекте поставляется один адаптер на выбор: FC, SC, ST. Дополнительные (или другого типа) адаптеры заказываются отдельно.



Длина волны	Динамический диапазон	Артикул
1310/1550 nm	36/34 dB	FTB-7200D-023B-XX
850/1300/1310/1550 nm	27/26/36/34 dB	FTB-7200D-12CD-23B-XX-XX
850/1300 nm	27/26 dB	FTB-7200D-12CD-XX
1310/1550 nm	39/37 dB	FTB-7300E-023B-XX
1310/1550, фильтр 1625 nm	39/37/39 dB	FTB-7300E-023B-04B-XX
1310/1550, фильтр 1650 nm	39/37/37 dB	FTB-7300E-023B-08B-XX
1550/1625 nm	37/37 dB	FTB-7300E-034B-XX
1310/1550/1625 nm	39/37/37 dB	FTB-7300E-234B-XX
1310/1490/1550 nm	39/38/37 dB	FTB-7300E-236B-XX
1310/1550/1625 nm	42/41/41 dB	FTB-7400E-0023B-XX
1310/1383/1550/1625 nm	42/40/41/41 dB	FTB-7400E-2347B-XX
1470/1490/1510/1530 nm	41/41/41/41 dB	FTB-7400E-CWS-XX
1550/1570/1590/1610 nm	41/41/40/40 dB	FTB-7400E-CWCL-XX
1310/1550 nm	45/43 dB	FTB-7500E-0023B-XX
1550/1625 nm	45/45 dB	FTB-7500E-0034B-XX
1310/1550 nm	50/50 dB (9/125 µm NZDSF)	FTB-7600E-0023B-XX
1550/1625 nm	50/48 dB (9/125 µm NZDSF)	FTB-7600E-0034B-XX

Важно: при заказе модуля в комплекте с системой он будет иметь артикул формата "D-XX". Цены указаны для модулей, которые приобретаются с системой.

Модули оптического тестера FTB-3930 (1 слотовый)

Модуль тестера FTB-3930 является аналогом ручного прибора FOT-930. Он обладает просто уникальным функционалом, которого нет в других подобных устройствах. Его трудно ставить на уровень с обычными тестерами, которые могут измерять только потери на линии. Этот прибор значительно расширит Ваше понимание того, что происходит с оптическим волокном. Тестер может совмещать в себе:

• тестер потерь
• источник излучения
• измеритель мощности
• измеритель обратных потерь (ORL)
• измеритель длины волокна
• визуальный дефектоскоп      (опция, заказывается отдельно)
• оптический телефон              (опция, заказывается отдельно)



Длина волны (нм).	Диаметр волновода (мкм)	Диапазон измеряемой мощности	Артикул
1310/1550	9/125 SM	от 10 до -70 дБм *	FTB-3932-XX
850/1300/1310/1550	9/125 SM и 50/125 MM	от 10 до -70 дБм *	FTB-3932-12C-XX
850/1300/1310/1550	9/125 SM и 62.5/125 MM	от 10 до -70 дБм *	FTB-3932-12D-XX
1310/1550/1625	9/125 SM	от 10 до -70 дБм *	FTB-3932-4-XX
1310/1490/1550	9/125 SM	от 10 до -70 дБм *	FTB-3932-5-XX
1310/1550	9/125 SM	от 26 до -55 дБм **	FTB-3932X-XX
1310/1550/850/1300	9/125 SM и 50/125 MM	от 26 до -55 дБм **	FTB-3932X-12C-XX
1310/1550/850/1300	9/125 SM и 62.5/125 MM	от 26 до -55 дБм **	FTB-3932X-12D-XX
1310/1550/1625	9/125 SM	от 26 до -55 дБм **	FTB-3932X-4-XX
1310/1490/1550	9/125 SM	от 26 до -55 дБм **	FTB-3932X-5-XX
1310/1550	9/125 SM	от 6 до -73 дБм ***	FTB-3933-XX
1310/1550/1625	9/125 SM	от 6 до -73 дБм ***	FTB-3933-4-XX
1310/1490/1550	9/125 SM	от 6 до -73 дБм ***	FTB-3933-5-XX

*   Ge detector - диапазон измеряемых мощностей от 10 до -70 дБм
**  High-power Ge detector - диапазон измеряемых мощностей от 26 до -55 дБм
*** InGaAs detector - диапазон измеряемых мощностей от 6 до -73 дБм

Модули анализатора оптических каналов и спектра FTB-5230 и FTB-5240S-BP (2-х слотовые)

• Портативное решение для оценки спектральных характеристик DWDM-сетей
• Измерения OSNR внутри сигнала для оценки систем 40 Гбит/с и ROADM
• Автоматическое обнаружение каналов обеспечивает быструю настройку и измерения
• Динамический диапазон более 90 дБ на одно сканирование
• Версия с поддержкой повышенной мощности для мультисервисных операторов и провайдеров CATV

Наименование	Артикул
Анализатор оптических каналов	FTB-5230S-OCA-XX
Анализатор оптического спектра	FTB-5230S-XX
Анализатор оптического спектра	FTB-5240S-XX
Анализатор оптического спектра с портом повышеной мощности (+23dBm на канал)	FTB-5240S-HPW-XX
Анализатор оптического спектра с поляризационным контроллером	FTB-5240S-P-XX
Анализатор оптического спектра с поляризационным контроллером и портом повышеной мощности (+23dBm на канал)	FTB-5240S-P-HPW-XX

Модули для анализа Хроматической и Поляризационно-модовой дисперсии (2-х слотовые)

• Тестирование ХД и ПМД (CD и PMD) одним модулем
• Подключение с одного конца линии
• Минимальное вмешательство оператора для получения надежных результатов

Наименование	Артикул
Анализатор Хроматической (CD) дисперсии (односторонний)	FTB-5700-CD-XX
Анализатор Поляризационно-Модовой (PMD) дисперсии (односторонний)	FTB-5700-PMD-XX
Анализатор Хроматической и Поляризационно-модовой (CD и PMD) дисперсии (односторонний)	FTB-5700-CD-PMD-XX

Модули для тестирования транспортных сетей (2-х слотовые)

Сделайте свой выбор из наиболее компактных и мощных анализаторов SONET/SDH, OTN, Fibre Channel и Ethernet - нового стандарта в тестировании сетей следующего поколения.


Наименование	Артикул
Анализатор SONET, SDH, OTN, Ethernet до 10 GigE, Fibre Channel 1x, 2x, 4x, 10x	FTB-8130NGE
Модули тестирования Ethernet до 1 GigE и Fibre Channel 1x, 2x	FTB-8510B
Модули тестирования Ethernet до 10 GigE	FTB-8510G
Модули тестирования Ethernet до 10 GigE и Fibre Channel 1x, 2x, 4x и 10x	FTB-8525/8535
