Основные функции FOD-7325
- Измеритель оптической мощности;
- Яркий определитель обрывов волокна (визуализатор), длина волны 635 нм;
- Измеритель мощности
- Порт оптического рефлектометра совмещает в себе функции:
- рефлектометра с детектором живого волокна,
- источника оптического излучения,
- 1310 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны);
- 1550 нм - рефлектометр, источник излучения (1/2 кГц, непрерывное излучение, идентификатор длины волны);
- Возможность подключения микроскопа по Bluetooth.
Технические характеристики FOD-7325
| Оптический рефлектометр | |
| Центральные длины волн | 1310±20 / 1550±20 нм |
| Динамический диапазон (SNR=1, 3 мин) | 42 / 42 дБ |
| Диапазон измерения расстояний | от 250 м до 240 км |
| Ширина зондирующего импульса | 5, 10, 30, 100, 300 нс; 1, 3, 10, 20 мкс |
| Количество точек данных | до 30 000 |
| Расстояние между точками данных | 5 см (до 1,5 км), диапазон/30000 (более 1,5 км) |
| Погрешность измерения расстояния | ± (1 + 0,003% x расстояние + расстояние между точками) |
| Линейность | ± 0,05 дБ/дБ |
| Показатель преломления | от 1,4000 до 1,6000 с шагом 0,0001 |
| Мертвая зона по событиям1 | 0,8 м (максимальное значение) |
| Мертвая зона по затуханиям | 3,5 м (максимальное значение) |
| PON мертвая зона2 |
≤25 м
|
| Формат сохранения данных | Telcordia SR-4731 |
|
Встроенная память для сохранения результатов измерений
|
SD карта, >1000 трасс |
| Интерфейсы |
USB функциональный порт (Mass storage device), Bluetooth
|
| Защита от встречного излучения | есть |
| Контроль встречного излучения3 | есть |
| Порог срабатывания защиты | 0,3 мкВт (-35 дБм) |
|
1. Максимальное расстояние между двумя точками, находящихся на уровне 1,5 дБ с двух сторон ниже пикового уровня 45 дБ события, измеренное при импульсе 5 нс.
2. Максимальное расстояние от начала ответвителя 1х16 (13 дБ) до точки, где рефлектограмма достигает уровня, находящегося выше уровня рассеяния на 0,5 дБ. Длительность импульса 100 нс, высокое разрешение,время накопления 60 секунд. Типичное значение.
3. Обнаружение и сигнализация наличия встречного излучения на длинах волн 1490 или 1550 нм.
|
|
| Источник оптического излучения | |
| Выходная мощность непрерывного излучения |
-1 дБм (1310, 1550 или 1650 нм) |
| Стабильность | < ± 0,05 дБ в течение 1 часа после 5 мин прогрева |
| Внутренняя модуляция | 270 Гц, 330 Гц, 1 кГц, 2 кГц, ID волны, непрерывное излучение |
| Длина волны ID | 1310, 1490, 1550, 1650 нм и любые возможные комбинации |
| Рабочие длины волн | 1310±20, 1550±20 нм |
| Ширина спектра | < 5 нм |
| Измеритель средней мощности | |
| Длина волны калибровки | 1310, 1490, 1550, 1625, 1650 нм |
| Тип фотодиода | InGaAs |
| Измеряемая мощность | от +23 до -50 дБ |
| Точность | ±0,25 дб |
| Разрешение | 0,01 дБ |
| Погрешность | ±0,25 дБ |
| Диапазон обнаружения сигналов тональной частоты и ID | от +3 до -35 дБ |
| Единицы измерения | дБ, дБм, Вт |
| Формат хранения результатов измерения | XML |
| Определитель обрывов волокна | |
| Длина волны | 635±10 нм |
| Выходная мощность излучения | >0,8 мВт в волокне 9/125 мкм |
| Тип излучателя | лазер, класс безопасности 1 |
| Режимы | модуляция 2 Гц, непрерывный |
| Общие параметры | |
| Размеры в резиновом кожухе | 201 x 130 x 53 мм |
| Вес | 800 г |
| Питание | Li-Ion батарея, блок питания 100-240 В / 50-60 Гц |
|
Время работы в режиме непрерывного сканирования без подзарядки аккумуляторов
|
10 ч |
| Рабочая температура | от -10 до +50°C |
Опции и аксессуары для FOD-7325
Адаптеры OTDR, применяемые с прибором:
- FOD-5052 - адаптер FC UCI;
- FOD-5053 - адаптер SC UCI;
- FOD-5054 - адаптер ST UCI;
- FOD-5055 - адаптер универсальный UCI;
- FOD-5056 - адаптер LC UCI.
Адаптеры OPM, применяемые с прибором:
- FOD-5060 - адаптер универсальный OPM UCI 2,5 mm для FOD-1208/73XX;
- FOD-5061 - адаптер универсальный OPM UCI 1,25 mm для FOD-1208/73XX;
- FOD-5062 - адаптер OPM FC для FOD-1208/73XX;
- FOD-5063 - адаптер OPM ST для FOD-1208/73XX;
- FOD-5064 - адаптер OPM SC для FOD-1208/73XX;
- FOD-5065 - адаптер OPM LC для FOD-1208/73XX.
Адаптеры VFL, применяемые с прибором:
- FOD-5066 - адаптер универсальный 1,25 mm (VFL) для FOD-1208/73XX;
- FOD-5067 - адаптер универсальный 2,5 mm (VFL) для FOD-1208/73ХХ.

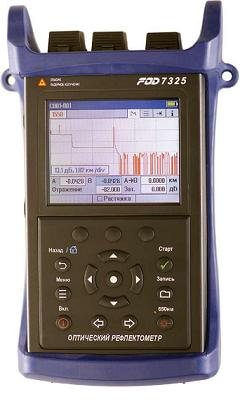

Оптический рефлектометр FOD-7325 обладает рабочими волнами 1310 и 1550 нм с динамическим диапазоном 42 дБ и позволяет измерять не только линии "точка-точка" длиной до 240 км, но и не активной системы "волокно в дом" с ответвителями 1х128 включительно. Рефлектометр способен:
- проверять качество подключения оптического разъема;
- обнаруживать макро изгибы;
- полностью автоматически производить измерения.
FOD-7325 быстрее других рефлектометров измеряет PON сети:
Трасса измерена лучшим в мире FTTx рефлектометром и FOD-7325. FOD-7325 измерил ее в четыре раза быстрее, всего за 15 секунд.
FOD-7325 показывает события, которые находятся дальше:
FOD-7325 "видит" события, находящиеся после ответвителя 1х64 с разрешением 10 м.
FOD-7325 чётче различает короткие соединительные шнуры:
