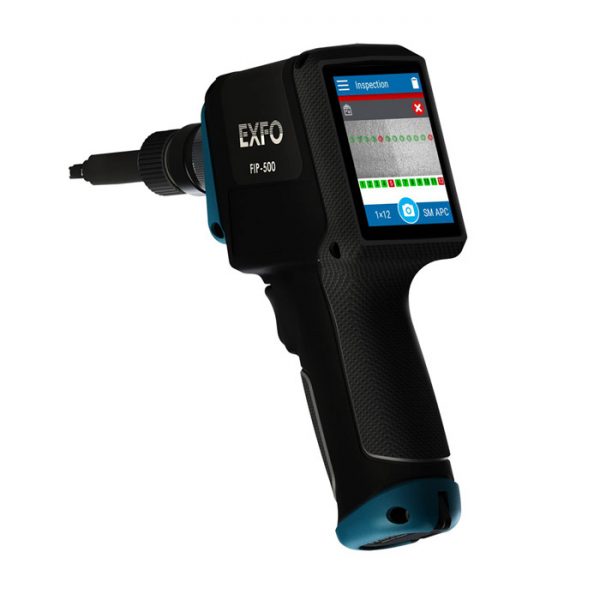

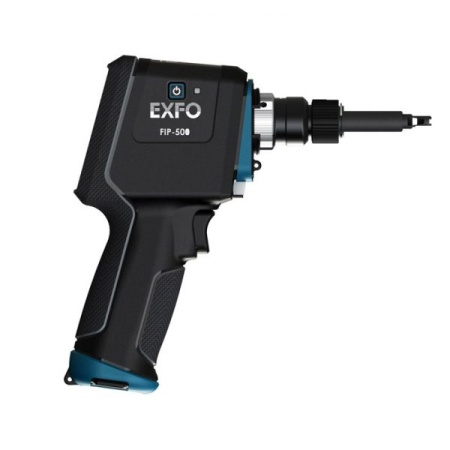

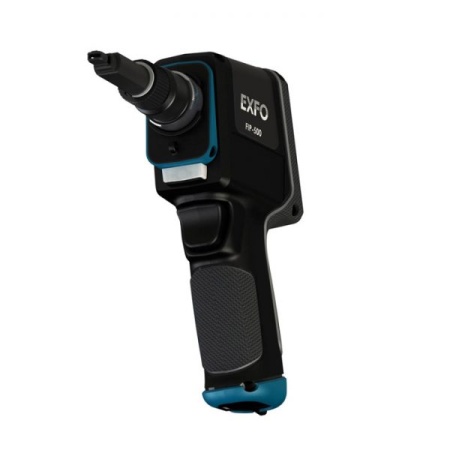

EXFO FIP-500-1 Оптический микроскоп

Оптический микроскоп FIP-500 от компании EXFO - это первый в мире прибор, способный тестировать многоволоконные коннекторы (MPO) в автоматическом режиме.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

• Первый в мире прибор, способный тестировать многоволоконные коннекторы (MPO) в автоматическом режиме
• Поддерживает модификации коннекторов MPO с 8, 12 или 16 волокнами в ряд с общим количеством до 4-х рядов
• Проверка коннекторов занимает менее 10 секунд в соответствии со стандартами IEC
• Полная автоматизация процесса тестирования
• Большой выбор насадок под разные коннекторы
• 2,4 дюймовый цветной сенсорный экран
• Литий-ионный полимерный аккумулятор (прибор способен работать на протяжении целого дня без подзарядки)
• Большой объем памяти (До 10000 измерений одноволоконных и до 1800 измерений многоволоконных коннекторов)
• Понятный графический интерфейс

ОБЛАСТИ ПРИМЕНЕНИЯ:

• Дата-центры
• FTTH
• Телекоммуникационные вышки (Беспроводные сети)

В настоящее время, одной из причин проблем на оптоволоконных линиях связи являются загрязненные или поврежденные ферулы оптических коннекторов. При введении в эксплуатацию или обслуживании важно иметь представление об их состоянии. Оптический микроскоп FIP-500 – это интеллектуальный и максимально автоматизированный прибор, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов. Тестирование может проводиться как непосредственно самого коннектора, так и через адаптер (розетку). Обладая новым дизайном в купе с 2,4-х дюймовым сенсорным экраном, микроскоп обеспечивает максимальное удобство для технических специалистов при тестировании коннекторов на телекоммуникационных вышках и на объектах с высокой плотностью подключения. Аппаратная часть оснащена двухъядерным процессором, что ускоряет процесс обработки результатов.

Также добавлен встроенный фонарик, позволяющий работать в темных помещениях. Благодаря новейшим разработкам, данный инструмент обладает рядом преимуществ и нововведений:

1) Проверка разъемов MPO
Главным достоинством нового микроскопа является его способность автоматически тестировать разъемы MPO – многоволоконные разъемы оптических линий передач. Поддерживает следующие модификации коннекторов: 1х8, 1х12, 2х12, 2х16, 4х12.

2) Автоматизация процессов
Все процессы автоматизированы. Поэтапно это выглядит следующим образом:

• Автоматическое наведение
• Автоматическая фокусировка
• Автоматическая настройка яркости
• Автоматическое центрирование изображения
• Автозахват
• Автоматический анализ полученных результатов
• Автосохранение

3) Высокая четкость изображения

• Два светодиода для лучшего освещения
• Улучшен обзор проверяемых коннекторов
• Высокое разрешение изображения за счет использования КМОП детекторов
• Линзы высокого качества

4) Сенсорный экран
FIP-500 – первый микроскоп от компании EXFO, оснащенный собственным 2,4-х дюймовым, сенсорным, емкостным, цветным экраном. Благодаря регулировке яркости, с микроскопом можно работать как при ярком солнце, так и в темноте. Экран обладает большими углами обзора. Также, вокруг экрана расположен защитный прорезиненный бампер.

5) Способы связи
Для обмена данными или передачи результатов и можно подключиться по Bluetooth к смартфону. Также, для обновления ПО прибора, используется простое Wi-Fi подключение.

6) Установка насадок
Одним из нововведений стал упрощенный способ установки насадок. Насадка устанавливается в прибор, делается четверть оборота вокруг оси и можно начинать (продолжать) работать. Широкий выбор насадок позволяет проводить тесты различные типов коннекторов, в том числе: LC, SC, ST, OptiTap, OptiTip, MPO.

7) Гарантия
Гарантия на микроскоп серии FIP-500 составляет 3 года.

8) Комплектация
В набор вместе с ним также входят защитный колпачок со шнуром, USB-адаптер переменного тока и провод USB-A - USB-C для зарядки устройства. В зависимости от выбранной комплектации имеется мягкий чехол.
