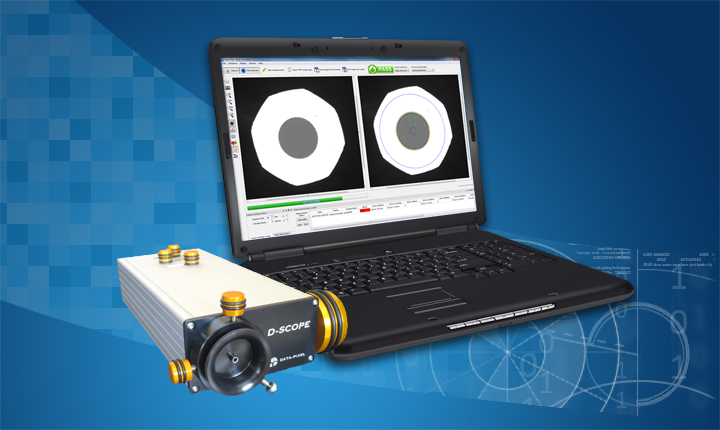

Data-Pixel D-Scope Видеомикроскоп

Высококачественный микроскоп для визуального и автоматизированного контроля торцов волоконно-оптических разъемов

DSCOPE — это высококачественный микроскоп, предназначенный исключительно для контроля торца разъема оптического волокна. Имея прецизионную оптику и наиболее равномерное в своей отрасли освещение, DSCOPE не знает компромиссов в отношении качества. Основой любой прецизионной оптической системы являются высококачественные оптические компоненты и равномерное освещение.
Специалисты компании Data-Pixel выяснили, что подавляющее большинство микроскопов, используемых в современной отрасли, страдают от некачественной конструкции освещения, приводящей к снижению оптических характеристик, а также большого разнообразия отличающихся количеством и размером артефактов, наблюдаемых на поверхностях торцов разъемов в разные микроскопы даже от одного производителя.
В целях преодоления этого недостатка оптических характеристик микроскоп DSCOPE оснащен источником освещения по Келеру, обеспечивающим наилучшее качество и однородность освещения.
Модель DSCOPE нацелена на устранение разрыва между нишей недорогих микроскопов низкого качества и нишей универсальных высококачественных микроскопов, использующихся в дорогих лабораториях, доступных сегодня на рынке.

Основные возможности

• Высококачественное однородное освещение по Келеру
• Светодиодный источник синего света с длительным сроком службы и отсутствием нагрева
• Ограничители полевой и апертурной диафрагм
• Отслеживание расположения волокон и отображение зон контроля в режиме реального времени
• Уникальная возможность определять независимые уровни усиления и контраста для зон волокна и наконечника в целях оптимизации одновременного просмотра обеих зон
• Возможность 20-, 10 -или 4-кратного увеличения
• Переходники для всех разъемов типа SF и MF с полировкой наконечника PC и APC
• Эргономичное управление точной фокусировкой
• Интерфейс USB 2.0 для питания и переноса изображений
• Подходит для переносного или настольного использования
• Совместимость с нашим ПО для обнаружения царапин
• Совместимость с нашим ПО для ориентации поляризационно-стабилизированных волокон

Программное обеспечение для автоматизированного визуального осмотра в режиме реального времени.

Комбинация программного обеспечения Data-Pixel Blink и микроскопа DScope предоставляет максимально функциональную станцию визуального контроля для анализа дефектов поверхности оптоволоконного разъема, обеспечивающую моментальное прохождение или непрохождение контроля.
За счет использования новейших нововведений в области обработки изображений создана система, не имеющая себе равных в отрасли по быстродействию. При добавлении автофокусировки эта система всего за долю секунды (в мгновение ока) после вставки разъема в прибор автоматически выдаст результаты на основе пользовательских шаблонов.
Результаты автоматически экспортируются в настраиваемые протоколы измерений.

Основные возможности

• Обнаружение в режиме реального времени
• Совместимость со стандартами IEC/TIA
• Поддержка ОС Windows XP и 7
• Доступна опция автофокусировки
• Отчеты в формате HTML
• Экспорт в базы данных

Спецификация

Data-Pixel products datasheet

Интерфейс

Программное обеспечение для автоматического измерения угла деформированных элементов поляризационно-стабилизированных волокон (волокон с сохранением поляризации).

PM alignment — это программное обеспечение для точного и автоматизированного измерения ориентации деформированных элементов поляризационно-стабилизированных волокон (PM Fibers). В сочетании с нашим микроскопом DScope или нашим прибором KoncentrikV2 это программное обеспечение использует ультрасовременную программную технологию распознавания формы для достижения точных, быстрых и надежных измерений. Результаты измерений отображаются на экране в режиме реального времени.

Основные возможности

• Автоматическое измерение ориентации деформированных элементов поляризационно-стабилизированных волокон
• Не требуется специальной подсветки
• Точные измерения
• Результаты измерения очень надежны при изменениях освещения и контрастности
• Измерение в режиме реального времени (25 измерений в секунду)
• Легкая калибровка
• Поддержка ОС Windows XP и 7
• Доступна опция автофокусировки
• Отчеты в формате HTML
• Экспорт в базы данных
• Автоматизация с помощью ПО для интеграции с системой

Интерфейс

Увеличение x10

Увеличение x10

Увеличение x20
