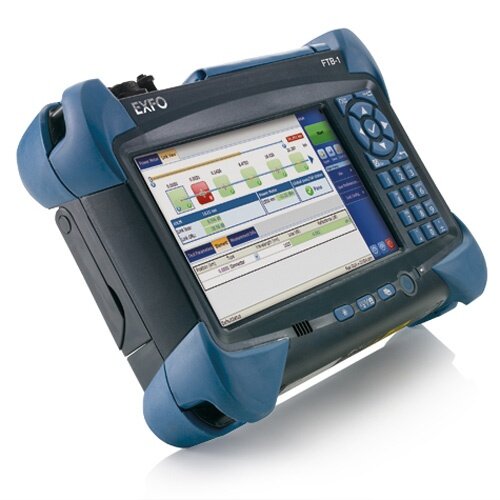

EXFO FTB-730-iOLM - оптический трассировщик

Тенденция перехода от медных сетей доступа (xDSL) к волоконно-оптическим (FTTx) - вполне обоснованная реалия сегодняшнего дня. Только оптическое волокно способно обеспечить постоянно растущую потребность абонента в полосе пропускания.

При этом, с точки зрения абонента подобный переход происходит незаметно – просто к классическим сервисам (доступ в Интернет) добавляются новые (IPTV, VoIP и т.д.), увеличивается полоса пропускания и значительно улучшается качество предоставления всего комплекса услуг. С точки зрения оператора все намного сложнее - помимо существенных капитальных затрат на строительство волоконно-оптической инфраструктуры, закупку и установку активного оборудования и т.д., значительно возрастают и операционные расходы, связанные с непосредственно с подключением абонентов и эксплуатацией сети связи.

Значительную часть операционных расходов может составлять и необходимость в переквалификации имеющегося штата монтажников и инженеров, которые до этого работали в основном с медными сетями связи. А медь и оптика – это две совершенно разных среды, и, как показывает практика, инженер – профессионал по медным линиям, должен быть полностью переучен (именно переучен) для того, чтобы он мог начать работать с оптическими линиями.

При этом совершенно очевидно, что как бы хорошо ни был построен курс обучения, достижение высоко профессионального уровня станет возможным только тогда, когда специалист сможет многократно применить полученные теоретические знания на практике.

В конечном итоге, все это потребует не только значительных финансовых вложений, но и огромных временных ресурсов. Что, особенно в условиях массовых FTTH проектов, является непозволительной роскошью!

До недавнего момента – это была реальность, с которой оператор связи вынужден был мириться, т.к. изменить что-либо не представлялось возможным.

Компания EXFO, имея за плечами многолетний опыт производства контрольно-измерительного оборудования и находясь в постоянном контакте со своими заказчиками, прекрасно понимает, с чем приходится каждый день сталкиваться оператору. В связи с чем, ведет постоянную доработку своего оборудования и решений с целью его упрощения и снижения уровня квалификации, необходимой инженеру для проведения измерений и обработки результата.

Последней разработкой EXFO, которая позволит существенно снизить операционные расходы оператора, является рефлектометр для сетей FTTH PON – FTB-730-iOLM! Это не просто рефлектометр – это интеллектуальный оптический трассировщик, который позволит нажатием всего одной кнопки инженеру любой квалификации, провести детальное и точное исследование как линии в целом, так и каждого события в отдельности на уровне инженера-эксперта!

При этом позволяя значительно сократить время измерений. Так, для качественного тестирования линии PON (от ONT в сторонуOLT) профессиональному измерителю потребуется не менее 5-10 минут:

• сначала линия тестируется на самом коротком импульсе – это необходимо для того, чтобы минимизировать мертвые зоны и оценить состояние распределительного участка (само волокно, коннекторы, сварки/мех. соединения и т.д.), расстояния между событиями на котором может составлять от 1 до нескольких метров
• далее тест проводится на более длительном импульсе - для оценки потерь на сплиттере
• после чего проводится заключительное измерение на еще более длительном импульсе для оценки линии из конца в конец

iOLM проводит все те же измерения в автоматическом режиме всего за 30-60 секунд! Более того исключает необходимость проведения повторных измерений, в случае, если импульс выбран не правильно.

Основная идея, реализованная в iOLM, и его отличие от классического рефлектометра, заключается в том, что он проводит измерение не на одном, а последовательно на нескольких импульсах. Прибор автоматически подбирает оптимальные тестовые импульсы для различных участков сети, и проводит последовательно измерения каждого участка на оптимальном для него импульсе. После чего результаты измерения должным образом обрабатываются и на экран выводится детальная карта линии с указанием всех событий, расположенных вдоль нее, и их характеристик! При этом инженеру не требуется разбирать и анализировать рефлектограмму – трасса представлена в виде линии, а все события – пиктограммы.

При обнаружении неполадок на линии прибор может не только их локализовать, но и предложить специалисту, проводящему тестирование, возможную причину их возникновения, а также варианты ее устранения! И это еще не все! В фильтрованный (1625нм) порт рефлектометра встроен измеритель оптической мощности, который позволяет оценить уровень мощности приходящих от OLT на длинах волн 1490 и 1550 нм сигналов… Прибор имеет множество достоинств, основным из которых является значительное снижение риска возникновения ошибок при эксплуат
