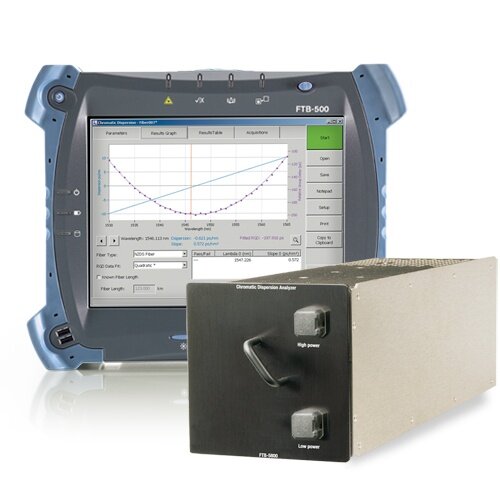

EXFO FTB-5800 - Анализатор хроматической дисперсии

Для измерения хроматической дисперсии в оптических сетях, включая протяженные и сверхпротяженные магистральные линии, использующие технологию DWDM, в анализаторе хроматической дисперсии FTB-5800 реализован метод фазового сдвига. Значение хроматической дисперсии существенно для функционирования линий связи со скоростью передачи информации 10 Гб/сек (OC-192, STM-64) и 40 Гб/сек (OC-768, STM-256). Анализатор FTB-5800 – прибор, готовый к использованию в сетях со скоростью передачи 40 ГБ/сек.

Размещенный в измерительной платформе FTB-500 модуль анализатора хроматической дисперсии FTB-5800 удовлетворяет самым высоким требованиям к измерению ХД в помещении или в поле, предлагая быстрое, точное и высокотехнологичное решение.

Метод фазового сдвига

Сигнал от широкополосного оптического источника модулируется низкой частотой и запускается в волокно. На дальнем конце разные длины волн приобретают различные фазовые сдвиги. Измерение спектра этих дифференциальных фазовых задержек позволяет вычислить временную задержку сигнала, а, следовательно, и хроматическую дисперсию.

Использование универсальной измерительной платформы FTB-500

Для защиты от ударов, столкновений и влаги анализатор хроматической дисперсии FTB-5800 размещается в легкой магниевой оболочке прочной и брызгонепроницаемой универсальной платформы FTB-500. Комбинируйте восемь однослотовых, легко сменяемых модулей в мощной тестовой системе FTB-500 для одновременного использования многочисленных приложений (ПМД, рефлектометр, тестер и другие).

FTB-5800 – настоящий полевой прибор. Теперь Вам не обязательно находиться в помещении, чтобы выполнить точные измерения. Для управления анализатором хроматической дисперсии в полевых условиях Вам не придется брать с собой ноутбук, так как платформа FTB-500 представляет собой компьютер с устройством сопряжения. FTB-5800 – это четырехслотовый модуль для восьмислотовой платформы FTB-500. Поэтому анализаторы хроматической и поляризационной модовой дисперсии могут быть размещены и одновременно использованы в одном прочном автономном устройстве, работающем от батареи – универсальной измерительной платформе FTB-500.

Преимущество отсутствия связи по опорному волокну

Теперь вы можете тестировать целые линии, а не только отдельные кабельные секции, снижая тем самым количество ошибок, объем и время измерений. Запатентованная технология EXFO имеет колоссальное преимущество – не требует связи между источником и приемником по опорному волокну. Так как спектральный анализ осуществляется только на приемной стороне, становится возможным измерение через устройства, пропускающие сигнал только в одну сторону, например, через изоляторы или эрбиевые оптические усилители. Тестовые измерения были выполнены на линии, содержащей 30 усилителей.

Универсальный приемник

Снабженный широкополосным детектором, анализатор хроматической дисперсии EXFO использует один и тот же приемник для измерений в С- и L-диапазонах. И хотя на сегодняшний день вполне достаточно измерений только в одной полосе, EXFO заботится о легкости возможных расширений в будущем. Если ваши требования к полосе изменятся, вы сможете просто заказать дополнительный источник излучения, не меняя анализатора.
