Назначение
Адаптер голого волокна АГВ-4 (АГВ) предназначен для оперативного подключения голого неоконцованного оптического волокна к оптическим разъёмам измерительных приборов, оборудования волоконно-оптических линий связи и других устройств.
Описание и работа изделия
Адаптер голого волокна АГВ-4 обеспечивает юстировку оптического волокна (ОВ), подлежащего измерению, с волокном из состава оптического патч-корда выбранной длины и имеющим на выходном конце разъём, соответствующий аппаратуре или оборудованию, к которому подсоединяется оптическое волокно.
АГВ имеет разборную конструкцию, позволяющую производить его техническое обслуживание и ремонт.
АГВ состоит из деталей, показанных на рис.1:
Рис. 1. Состав АГВ. 1 – ловитель, 2 – пружина, 3 – ферула, 4 – упорная втулка, 5 – корпус с оптической розеткой, 6 – оптический патч-корд.
Ловитель 1 обеспечивает ввод оптического волокна в оптическую ферулу 3, которая выполняет юстировку волокна в розетке из состава корпуса 5 с волокном из состава коннектора патч-корда 6. Пружина 2 и упорная втулка 4 обеспечивают соединение ферулы 3 с входным коннектором FC/UPC патч-корда 6.
Ферула 3 и патч-корд 6 соответствуют типу волокна, с которым необходимо применять АГВ - одномодовое или многомодовое.
Оптический патч-корд 6 состоит из оптического кабеля с диаметром оболочки 3 мм, оконцованного со стороны корпуса адаптера стандартными оптическим разъёмом FC/UPC, а с другой стороны выходным коннектором. Тип выходного коннектора и длина патч-корда определяются при заказе АГВ и отмечены в обозначении поставляемой модификации. С корпусом 5 соединяется коннектор, возле которого на кабель надета красная трубка.
В основании корпуса 5 размещён магнит для фиксации АГВ на поверхностях или элементах окружающих предметов, изготовленных из магнитных материалов.
Серийный номер АГВ выгравирован на магните или нанесён на боковой поверхности основания корпуса.
Модификации
Модификации АГВ отличаются типом волокон, для которых они предназначены, длиной патч-корда (рис. 1), типом оптического разъёма, соединяемого с оптическим разъёмом на аппаратуре потребителя.
Обозначение модификации имеет вид:
АГВ-4 – X – Y – Z,
где X = ОМ - для одномодовых волокон, ММ50 - для многомодовых волокон 50/125 мкм, MM62 - для многомодовых волокон 62,5/125 мкм, Y = длина патч-корда в метрах, Z = тип оптического разъёма, включая тип его полировки со стороны, подсоединяемой к аппаратуре.
Например, запись
АГВ-4-ОМ-1- FC / UPC
Обозначает адаптер голого волокна АГВ-4 для одномодовых волокон, с пигтейлом
длиной 1 м и оканчивающийся разъёмом FC/UPC.
АГВ-4 могут быть оконцованы оптическими коннекторами любого типа FC, SC, ST, LC, FC/APC, SC/APC и LC/APC с выводами различной длины!

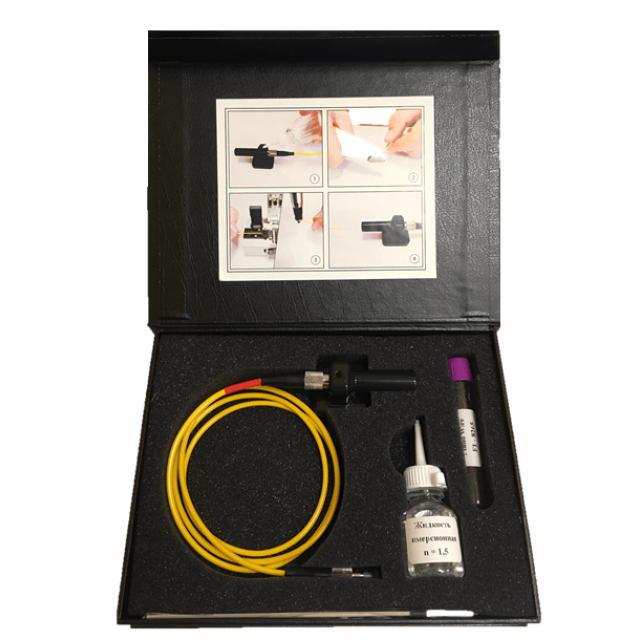

Комплект поставки и упаковка
| 1 | АГВ-4 в сборе | 1 шт. |
| 2 | Шнур оптический соединительный ШОС-И | 1 шт. |
| 3 | Иммерсионная жидкость, 15 мл | 1 бут. |
| 4 | Проволока для чистки ферул FIS Flexible Piano Wire (8 шт./ упак.) | 1 пак. |
| 5 | Палочки для чистки розеток | 5 шт. |
| 6 | Паспорт изделия | 1 шт. |
| 7 | Коробка упаковочная | 1 шт. |
| 8 | Упаковочный п/э пакет | 1 шт. |
На наружной поверхности крышки закреплена этикетка с названием изделия, номером Технических условий и логотипом изготовителя.
Преимущества адаптера голого волокна АГВ-4
АГВ-4 отличают от аналогов
1) низкое затухание на соединении голого волокна и оборудования, сравнимое с затуханием в стандартных оптических разъёмах – типично до 0,2 дБ,
2) простота эксплуатации – благодаря большой площади раскрытия рупора ловителя, от пользователя не требуется большой точности действий, для ввода волокна в АГВ,
3) высокая производительность работы – на одно подключение волокна к АГВ требуется около 10 секунд,
4) удобство использования – после подключения волокна к АГВ в процессе работы не требуется дополнительных усилий по удержанию волокна в контакте с АГВ при работе с подключённым оборудованием и приборами (для волокон в оболочке диаметром 250 мкм и 900 мкм),
5) надёжность в работе – не требует частого обслуживания, при качественной зачистке волокна перед его вводом в АГВ может работать без необходимости его разбирать и прочищать на протяжении длительного времени,
6) долговечность благодаря ремонтопригодности – в случае выхода адаптера из строя работоспособность может быть быстро восстановлена путём технического обслуживания пользователем или ремонта изготовителем,
7) быстрая поставка и удобство сервиса,благодаря тому, что производство АГВ-4 находится в России,
