Высокоточные измерения и индексирование эксцентриситета сердечника оптоволокна по отношению к оболочке наконечника.

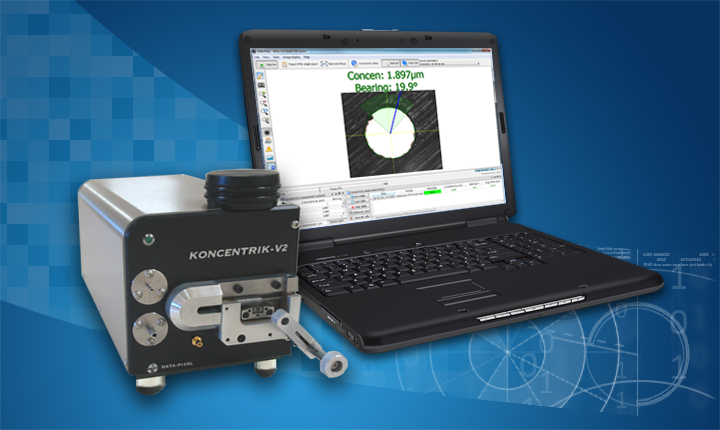

С помощью этого модуля прибор KONCENTRIK-V2 измеряет с погрешностью 0,15 мкм эксцентричность внутреннего диаметра наконечника по отношению к внешней оболочке наконечника. Другими измеряемыми значениями являются угловое положение внутреннего отверстия по отношению к направляющей разъема (юстировка), диаметр отверстия и ошибки неконцентричности как внешней оболочки наконечника, так и отверстия наконечника.
KONCENTRIK-V2 представляет собой модульную систему измерения. Устройство состоит из нескольких адаптированных к нему механических модулей, позволяющих проводить измерения эксцентричности волокна или наконечника.
Применения
Производство референсных и мастер патч-кордов с предварительным отбором наконечников Предварительная юстировка разъемов производится таким образом, чтобы уменьшить произвольные вносимые затухания в волоконно-оптических соединениях.
Спецификация
Data-Pixel products datasheet
Study on the repeatability of concentricity and tuning measurements with the Koncentrik system
Основные возможности
- Измерение разъемов Ø2,5 мм и 1,25 мм с РС-полировкой наконечника, возможность измерения разъемов других диаметров
- Визуальный осмотр торца наконечника с 400-кратным увеличением
- Точные и повторяемые измерения
- Регулируемый пользователем уровень качества высокоскоростных измерений
- Простота калибровки при помощи программного обеспечения Koncentrik
- Данные измерений экспортируются в стандартный формат CSV
- Возможность получения статистики измерений
Интерфейс
Главный интерфейс
Отчет в формате HTML
|
|
*Повторяемость | Диапазон |
| Измерение эксцентричности | ±0,05 мкм | 0... 100 мкм |
| Измерение индексирования | ±5 °, если эксцентричность > 0,2 мкм | 0... 360° |
| Время измерения |
|
3 с+ (регулируется пользователем) |
| Увеличение |
|
×400 |
| Наружный Ø наконечника |
|
1... 3,17 мм |
| Ø отверстия наконечника |
|
5... 400 мкм |
| Требования по питанию |
|
Внешний источник питания 12 В |
| Подключение к ПК |
|
USB2.0, карта не требуется |
| Температура |
|
10... 35 °C |
| Влажность |
|
5... 85 %, без образования конденсата |
* 1 Среднеквадратические значения.
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||
