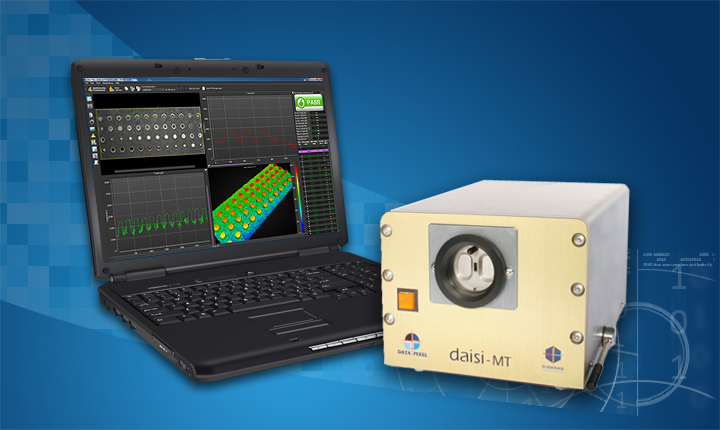

Data-Pixel DAISI-MT V3 Оптический интерферометр

Интерферометр для крупносерийного производства, предназначенный для измерения геометрических размеров торцов наконечников многомодового (и одномодового) волокна.

Основываясь на конструкции и философии, сделавших успешным интерферометр DAISI, представляем новый интерферометр белого/красного света DAISI-MT, предназначенный для измерения геометрии торцов наконечников многомодового (с возможностью измерения одномодового) волокна.

Его революционная конструкция делает его идеальным для использования в производственной среде, а также в полевых условиях. В дополнение к командам автоматизации и управления несжатые изображения высокого качества в режиме реального времени передаются через высокоскоростные интерфейсы USB на скоростях до 100 изображений в секунду от аппаратной части и обрабатываются программным обеспечением. Интерферометр DAISI-МТ является портативным и может быть подключен к ноутбуку или настольным компьютерам. Все этапы калибровки автоматизированы и представлены в дружественном интуитивно понятном интерфейсе ПО, что позволяет приводить безошибочные и надежные измерения.

Программное обеспечение для DAISI-МТ было переработано «с нуля» и имеет множество функций автоматизации и сложный интерфейс как для электронного интерфейса системы на базе микроконтроллера.

Механика и электроника

Механическая и электронная конструкция интерферометра белого света сложнее, чем конструкция интерферометра красного света (монохроматическая). Вся оптическая система с нанометровой точностью и абсолютно линейно должна быть перенесена на несколько десятков микрон. Система DAISI-MT делает именно это: на основе пьезоэлектрического преобразователя с замкнутым контуром и ходом 30 микрон фокус плавно, точно и быстро сканирует в поперечном к поверхности образца направлении менее чем за 10 секунд.

Основные возможности

• Один прибор для измерения всех типов наконечников одномодового и многомодового волокна (MT-X, MPO, Mini-MT (MT-RJ) и т. д.) с полировкой РС и АРС.
• Измерение до 100 волокон за одно сканирование с помощью мегапиксельной камеры высокого разрешения DAISI-MT.
• Интерферометр измеряет разность фаз объединенного белого и красного света.
• Нечувствительность к вибрациям. Не требует использования специфически изолированного стола.
• Высокоточный диапазон сканирования по оси Z с обратной связью, равный 30 микрон.
• Бесконтактное измерение.
• Быстрая автофокусировка.
• Легкое приведение в действие одной кнопкой.
• Автоматическая калибровка зеркала опорного пучка.
• Отсутствие внешних движущихся частей или регулировочных винтов -> Отсутствие декалибровки вершины.
• Простое и быстрое переключение с наконечника с полировкой РС на наконечник с полировкой APC без необходимости замены держателя наконечника.
• Переходники с направляющей разъема для большинства типов разъемов. Специальная конструкция обеспечивает возможность легкой загрузки.
• Быстрое и автоматическое измерение параметров торцевой поверхности согласно стандартам.
• Точные и повторяемые измерения.
• Для подключения к портативным компьютерам требуется только один порт USB2
• Соответствие отраслевым стандартам выполнения измерений с помощью интерферометра
• 2- и 3-мерные профили поверхности в высоком разрешении
• Протокол измерения и хронологический отчет
• Низкая температура нагрева, долгий срок службы светодиодов.

Интерфейс

Пример измерения наконечника с полировкой APC разъема MPO-24.

Пример измерения торца оптоволокна разъема MPO-48.
Время измерения составляет менее 10 с.

Спецификация

Data-Pixel products datasheet

General article on interferometry

Измерение

* 1 Среднеквадратические значения основываются на измерении разъема MT-RJ с волокнами, имеющими возвышение 2,5 мкм и 95 % действительных пикселей.
Значения повторяемости рассчитываются на основании 50 последовательных измерений без отключения измеряемого разъема между измерениями.
Значения воспроизводимости рассчитываются на основании 50 последовательных измерений, отключая и подключая снова разъем в держатель наконечника между измерениями.
