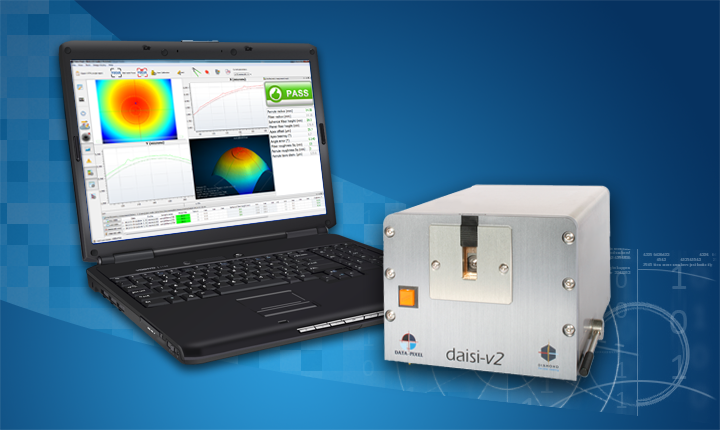

Data-Pixel DAISI v2 Оптический интерферометр

Интерферометр для крупносерийного производства, предназначенный для измерения геометрических размеров торцов наконечников.

DAISI v2 (цифровой автоматизированный интерферометр для контроля поверхности) был разработан с учетом отзывов пользователей интерферометров на протяжении нескольких лет в целях удовлетворения самых взыскательных требований к использованию в производственной среде.

В дополнение к командам автоматизации и управления несжатые изображения высокого качества в режиме реального времени передаются через высокоскоростной интерфейс USB2.0 от аппаратной части и обрабатываются программным обеспечением. Интерферометр DAISI является портативным и может быть подключен к ноутбуку или настольным компьютерам. Все этапы калибровки автоматизированы и представлены в дружественном интуитивно понятном интерфейсе ПО, что позволяет приводить безошибочные и надежные измерения.

Программное обеспечение для DAISI было переработано «с нуля» и имеет множество функций автоматизации и сложный интерфейс как для электронного интерфейса системы на базе микроконтроллера.

Основные возможности

• Один прибор для измерения наконечников с полировкой РС и APC, разъемов и волокон без оболочки.
• Бесконтактное измерение.
• Быстрая автофокусировка.
• Легкое приведение в действие одной кнопкой.
• Сервоуправляемое зеркало опорного пучка для автоматической калибровки вершины.
• Сильнейший в отрасли держатель наконечника с возможностью автоматического открывания/закрывания. Возможность выполнения измерений, держа кабель в руке.
• Отсутствие внешних движущихся частей или регулировочных винтов.
• Отсутствие декалибровки вершины.
• Нечувствительность к вибрациям. Возможность выполнения измерений, держа систему в руке.
• Простое и быстрое переключение с наконечника с полировкой РС на наконечник с полировкой APC без необходимости замены держателя наконечника.
• Переходники с направляющей разъема для большинства типов разъемов. Специальная конструкция обеспечивает возможность легкой загрузки.
• Для подключения к портативным компьютерам требуется только один порт USB2
• Опция сканирования белым светом для увеличенного диапазона заглубления/возвышения волокна относительно поверхности торца наконечника.

Спецификация

Data-Pixel products datasheet

General article on interferometry

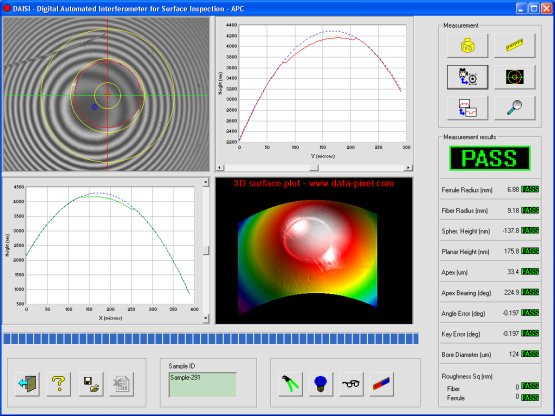

Интерфейс

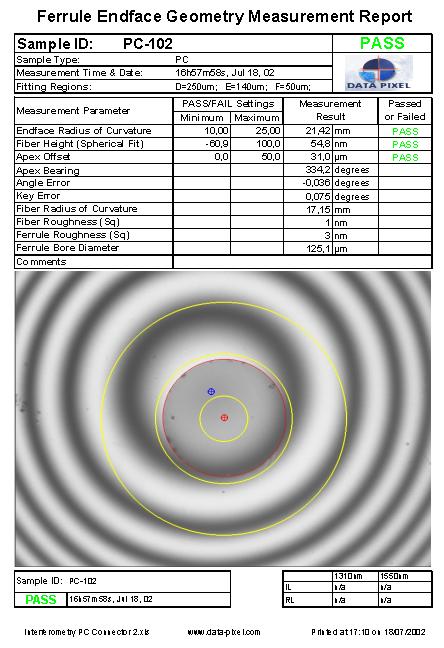

Пример измерения полированного разъема при 450-кратном увеличении.

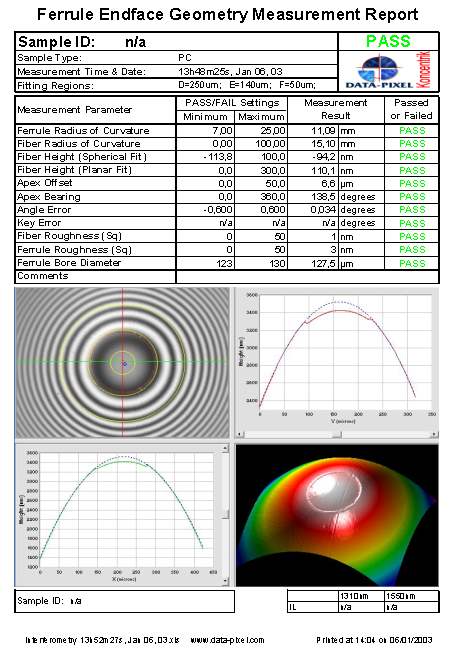

Пример измерения торца оптоволокна разъема MT-RJ. Время измерения составляет менее 10 с.

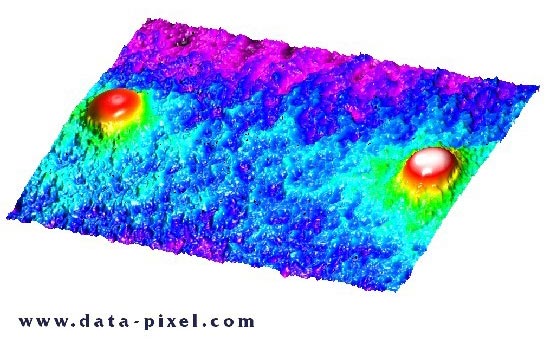

Измерение

Примеры измерений и сравнительных отчетов в таблице формата EXCEL:

* 1 Среднеквадратические значения.
Значения повторяемости рассчитываются на основании 50 последовательных измерений без отключения измеряемого разъема между измерениями.
Значения воспроизводимости рассчитываются на основании 50 последовательных измерений разъема с РС-полировкой наконечника при вращении разъема в держателе наконечника между измерениями.
† За исключением фиксации и автофокусировки
