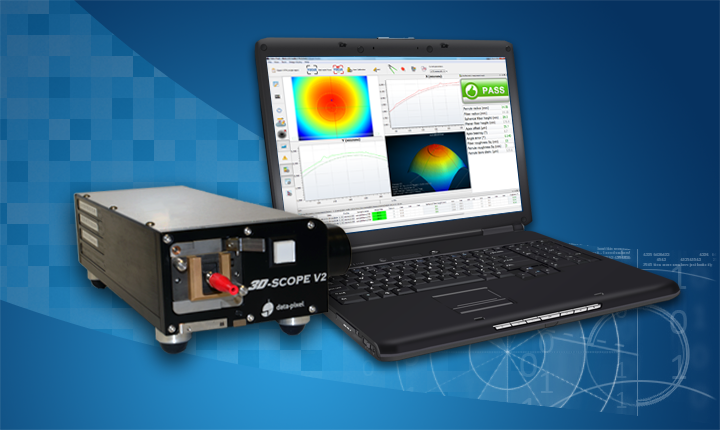

Data-Pixel 3D-Scope-v2 Оптический интерферометр

Интерферометр для серийного производства по цене начального уровня, предназначенный для измерения геометрических размеров торцов наконечников.

3D-Scope-v2 — новый интерферометр для использования в производстве. Данный прибор был разработан с учетом требований к скорости, точности, простоте и надежности применения в сочетании с доступной стоимостью.

В дополнение к командам автоматизации и управления несжатые изображения высокого качества в режиме реального времени передаются через высокоскоростной интерфейс USB2.0 от аппаратной части и обрабатываются программным обеспечением. 3DScope-v2 имеет небольшой размер и может быть подключен к ноутбуку или настольным компьютерам только через один отдельный порт USB 2.0.

Все этапы калибровки автоматизированы и представлены в дружественном интуитивно понятном интерфейсе ПО, что позволяет приводить безошибочные и надежные измерения.

Интерферометр 3DScope-v2 поддерживается мощной программной платформой BLINK.

Основные возможности

• Один прибор для измерения наконечников с полировкой РС и APC одноволоконных разъемов и разъемов волокон без оболочки
• Цикл измерения с молниеносной скоростью (0,5 с для разъемов SF)
• Опция автофокусировки
• Визуальная обратная связь результата в окне «PASS» (Пройдено)/«FAIL» (Не пройдено) в виде изменения цвета излучения светодиода кнопки запуска, расположенной на передней панели
• Оптическая система высокого разрешения
• Встроенная опрокидывающаяся платформа для наконечников с полировкой РС/APC, повторная калибровка вершины не требуется
• Бесконтактное измерение
• Интерферометр истинной разности фаз
• Абсолютная нечувствительность к вибрации
• Возможность выполнения измерений, держа систему в руках
• Переходники с направляющей разъема для большинства типов разъемов
• Быстрое и автоматическое измерение радиуса, смещения вершины, заглубления/возвышения волокна относительно поверхности торца наконечника и др.
• Точные и повторяемые измерения
• Для подключения к портативным компьютерам требуется только один порт USB2.0
• Соответствие отраслевым стандартам выполнения измерений с помощью интерферометра
• Измерение угла скола волокон без покрытия с большой точностью
• 2- и 3-мерные профили поверхности в высоком разрешении
• Протокол измерения и хронологический отчет в формате HTML
• Экспорт данных измерений непосредственно в любую базу данных
• Измерение шероховатости волокна и наконечника (кв. параметр)
• Низкая стоимость!

Спецификация

Data-Pixel products datasheet

General article on interferometry

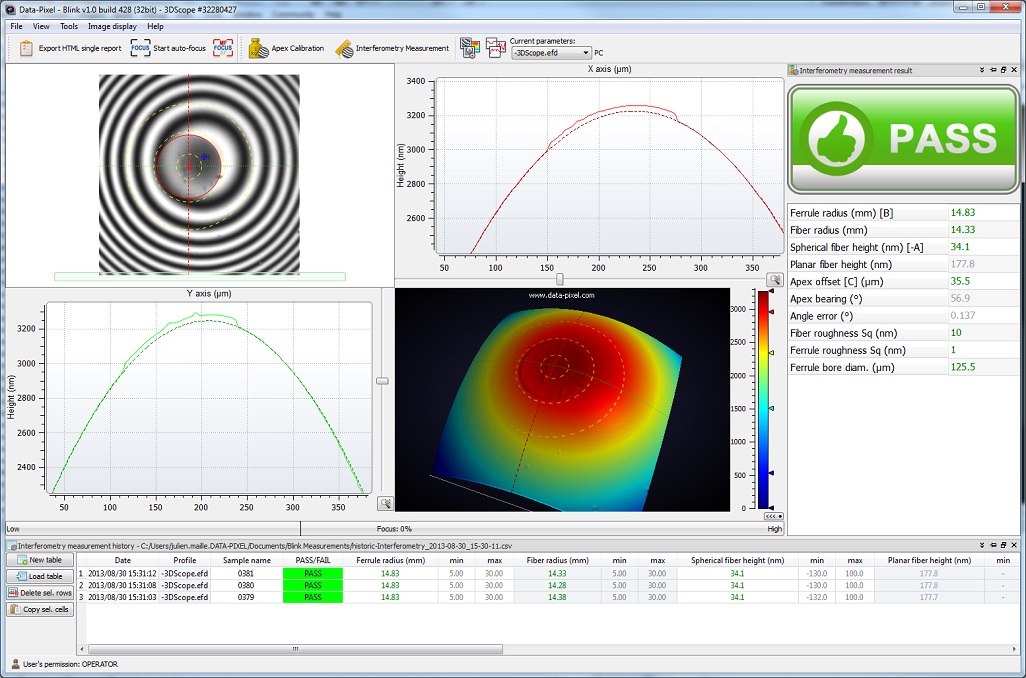

Интерфейс

Пример измерения полированного разъема при 400-кратном увеличении.

Измерение

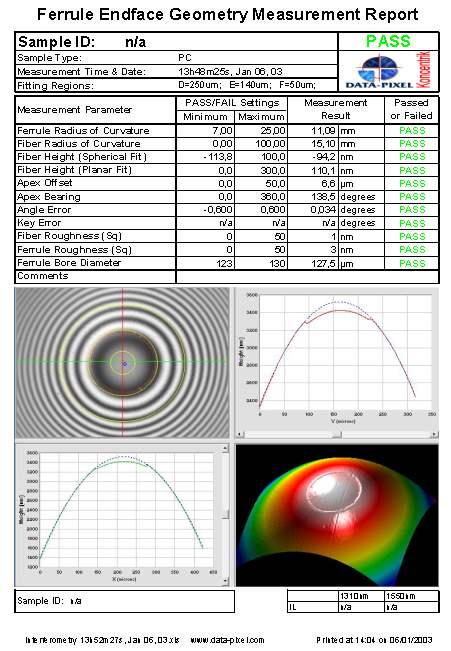

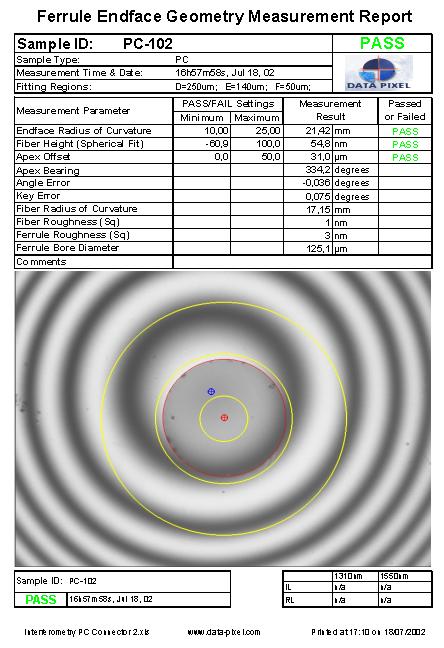

Примеры измерений и сравнительных отчетов в таблице формата EXCEL:

* 1 Среднеквадратические значения. Значения повторяемости рассчитываются на основании 50 последовательных измерений без отключения измеряемого разъема между измерениями.
Значения воспроизводимости рассчитываются на основании 50 последовательных измерений при вращении разъема в держателе наконечника между измерениями.
† Время сканирования за исключением фиксации и автофокусировки
